高所作業車向け部品

高所作業車には、安全にエネルギーを供給するためのスペースがほとんどありません。そのためユーザーは、負担の大きいケーブルやホースを保護するために、イグスの高性能ポリマー製のエナジーチェーンやプラスチックとスチールを合わせたハイブリッドエナジーチェーンを好んで使用しています。

高所作業車のガイド、トランスファー、ベアリングサポート用に設計されたエナジーチェーン、樹脂すべり軸受、リニアガイド、プレート材のイグスの交換部品は、屋外で継続的にストレスを受ける部品に対する厳しい要求を満たしています。エナジーチェーンにはネジがないため、振動による部品の緩みや紛失がありません。 ポリマー製なので、錆びたり、詰まったりすることはありません。 希望する箇所での開閉が可能で、組立ても迅速です。 エナジーチェーン内で連続的な高速動作に対応するよう設計された、耐紫外線性に優れた36か月保証付きチェーンフレックスのケーブルも選択可能です。イグスのすべり軸受、リニアガイド、プレート材は、完全にメンテナンスフリー、無潤滑であるため、ベアリング箇所への給油は不要です。

イグスのハイブリッドエナジー・チェーンを用いた高所作業車の改良

2021年 新提案

取付け時間を40%削減

E4Q型の製品ラインナップが拡大

▲ 技術向上
  • 垂直及び水平に配置されたストップドッグにより収納重量20%増
  • ポジティブロッキングクロスバーにより、引き抜き強度が100%向上
▼ コスト削減
  • 工具を使わずに開閉可能
  • デザインの改良により10%の軽量化

E4Q型について詳しく

E2.1型のエナジーチェーンを一気にオープン

チェーンフレックス製品の出荷用ドラムは1メートル単位で販売されています。

低い摩耗係数のプレートストリップ

さらなる新提案にご興味はありますか?新提案の概要はこちらからご覧いただけます。



高所作業車にすぐに取付け可能な組立納品

高所作業車にすぐに取付け可能な組立納品

全てをイグス1社から供給、試験済ですぐに取付可能

エナジーチェーンにチェーンフレックス可動ケーブルやホース、およびコネクタや金属製ブラケットを組付けたハーネス済みエナジーチェーンシステムは、伸縮アーム上のケーブルや油圧ホースの安全なガイドを確保します。


エナジーチェーンシステム

確実で簡単なエネルギー供給システム

高所作業車上では、動力・データ・媒体用ケーブルやホースを安全にガイドしなければなりません。 イグスのエナジーチェーンは、外部からの影響だけではなく、様々な速度でアームの伸縮を周期的に繰り返す際の摩耗からもケーブルを保護します。

ハイブリッドエナジーチェーン YE. 42

ハイブリッドエナジーチェーン YE. 42

樹脂とスチールを組合せたハイブリッドエナジーチェーン YE.42は、同等のスチール製チェーンに比べて50%軽量。希望の箇所を開閉できるため設置が簡単で、チェーンリンクごとの交換が可能。

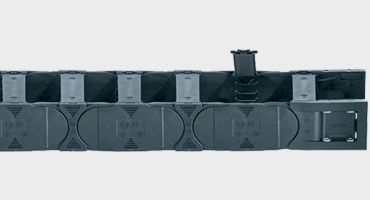

エナジーチェーン E4.1L

エナジーチェーン E4.1L

エナジーチェーン E4.1Lシリーズは、簡単な設置、頑丈、軽量性が特長。 多数のアクセサリがあり、サイズも豊富。

エナジーチェーン E2.1

エナジーチェーン E2.1

エナジーチェーン E2.1シリーズは、非常に狭い設置スペースと短いフリースパン走行に最適。組立てが簡単で、希望の箇所で開閉可能。

油圧ホース向けガイド

エナジーチェーン E2.1

エクステンダークロスバー仕様のエナジーチェーンE2で2本の油圧ホースを安全確実にガイド。 トラック搭載型高所作業車向け特殊ソリューション。 エクステンダークロスバー付きエナジーチェーンE2は非常に頑丈で省スペース。


チェーンフレックスケーブル

最小の曲げ半径と高負荷に対応

チェーンフレックス可動ケーブルは非常に高い曲げ応力に対応し、最小4xd(ケーブル外径)の曲げ半径が可能です。 また、耐久性にも優れています。

制御・動力ケーブル CF890/CF891

制御・動力ケーブル CF890/CF891

可動用、耐油性。直射日光の当たらない屋内・屋外での使用。 最大10mのフリースパン走行。

制御・動力ケーブル CF77.UL/CF78.UL

制御・動力ケーブル CF890/CF891

高負荷に対応、非常に高い耐油性。屋内・屋外での使用(標準的な日光照射の場合)。 最大100mのフリースパン走行。

バスケーブル CFBUS.PUR

バスケーブル CFBUS.PUR

標準的な負荷に対応、非常に高い耐油性 直射日光の当たらない屋内・屋外での使用。 最大20mのフリースパン走行。


ベアリング

頻繁に保守が必要なスライドユニットの代替に、自己潤滑性イグリデュールプレート

潤滑剤とメンテナンスは高いコストにつながります。 イグスの無給油樹脂プレートのおかげで、高所作業車の伸縮アーム部のガイドは無潤滑・メンテナンスフリーの設計が可能です。 さらに、金属製スライドユニットと比較してより経済的かつ耐久性に優れています。

スライドプレート

スライドプレート

樹脂製プレート材は可動部向けに特別開発され、無潤滑・無給油でメンテナンス不要です。


設置・点検サービス

イグスの設置・点検サービスがご利用いただけます。 当社がシステムを設置し、ご要望により予知保全のアドバイスも可能です。

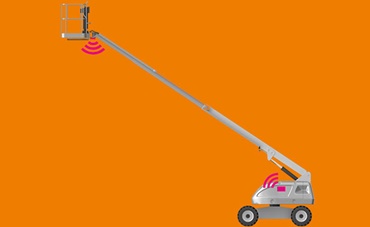

インテリジェントな製品で予知保全

インテリジェントな製品で予知保全

イグスのスマート・プラスチックは、様々なisenseセンサーと評価モジュールicomおよびicom.plusを備えた製品を提供しています。 これらが動作状態を測定し、メンテンナンス推奨時期を報告、システムに大きな損傷が発生する前に動作を中断します。

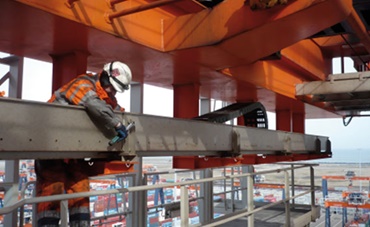

設置・点検サービス

設置・点検サービス

イグスは設置サービスを行っております。 ご要望に応じて、組立て及び設置コストを事前にお見積り致します。


よくある問題とイグスのソリューション

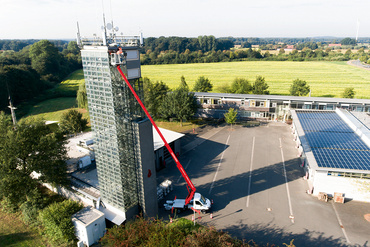

トラック式バケットの使用事例

問題:
部品が重く可搬重量が下がる

可搬重量は、伸縮式ブームや伸縮アームを持つ多くのアプリケーションで重要な役目を果たす一方で、重い部品によって制限されてしまうことがあります。 このような伸縮式高所作業車の場合、バスケットの重さを可能な限り軽くすることが求められています。

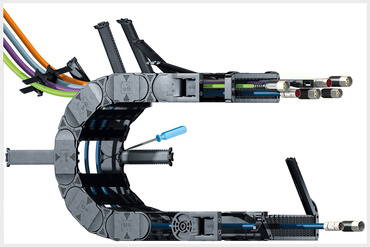

エナジーチェーン E4.1L

ソリューション:
エナジーチェーンにより30%軽量化

エナジーチェーンE4.1Lは非常に頑丈ながらとても軽いのが特徴です。 長い伸縮アームへの適用に適しているだけでなく、重量も最大30%削減します。 また、設置スペースは同じまま、前モデルと比べて有効スペースが大きくなっています。

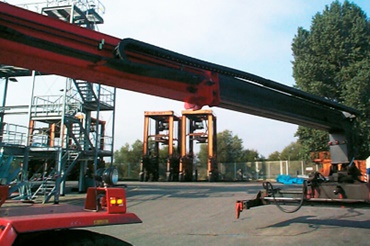

使用事例: リーチスタッカーで使われるフリースパン走行のエナジーチェーン

問題:
使用部品によりフリースパン長が限られる

このリーチスタッカーのような用途では、フリースパン走行でのエネルギー供給が求められます。しかし、使われる製品によってフリースパン長さには限界があります。このため、耐久性があり頑丈な製品が必要となります。

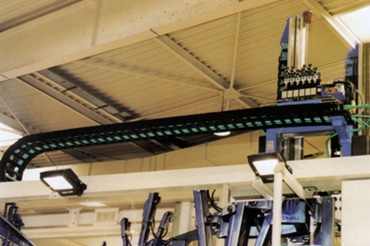

E4.1Lの使用

ソリューション:
長いフリースパン走行のケーブルキャリアを選択する

E4.1Lシリーズは、フリースパン走行でも最適な電力供給を確保し、最大7000Nのプッシュプル力に耐え、 最大収納重量は600kg/mです。 そのため、このエナジーチェーンは特にフリースパン走行に適しています。

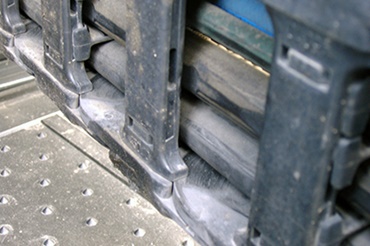

摩耗したホースでのエネルギー供給

問題:
動きによりホース材質が摩耗する

油圧ホースをガイドする際、ホースに高圧がかかると、ホースの動きに加えて、材質の摩耗が増加する可能性もあります。 どちらも操作中の危険要素になるだけでなく、故障につながる場合もあります。

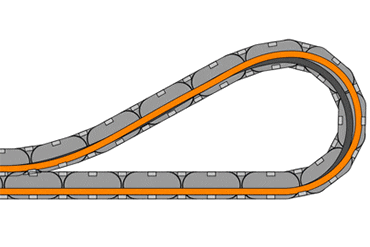

油圧ホースをガイドするエナジーチェーン

ソリューション:
ホースを安全にサポートする

E4.1Lは、面圧が変化するホースを確実にサポートし、しっかりと保護できる設計になっています。 常に可動しているホースでも、材質の摩耗を低減し安全性を向上させます。

高所作業車の非常に小さなスペースに設置したエナジーチェーン

問題:
ケーブルとホースの設置スペースが非常に小さい

伸縮アームや伸縮式ブームでの使用では、電力供給に割けるスペースはほとんどありません。 つまり、非常に小さな曲げ半径が必要となり、どんなケーブル、ホース、エナジーチェーンでも対応できるわけではありません。 さらに、長寿命であることも特に求められています。

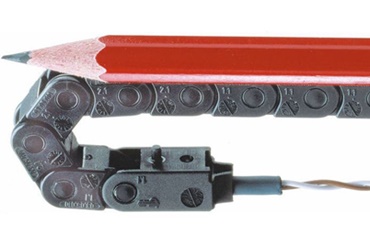

エナジーチェーンと鉛筆のサイズ比較

ソリューション:
非常に小さな曲げ半径と優れた耐久性

イグスのエナジーチェーンとチェーンフレックスケーブルは、非常に曲げ半径が小さいため、省スペースの設置が可能です。 線心を束撚りにしたチェーンフレックスのお陰で、高い曲げ応力がかかっても優れた耐久性を発揮します。

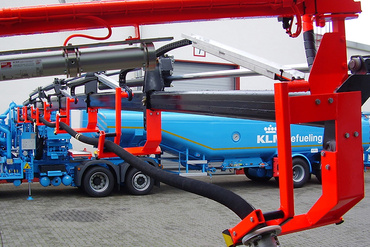

メンテナンスが面倒な伸縮部分の可動部

問題:
伸縮部の不適切・不十分な潤滑

伸縮部分の可動部は、定期メンテナンスと潤滑剤が必要です。 つまり、装置の安全と正常な機能を確保するため、継続的なメンテナンス作業が発生するということです。

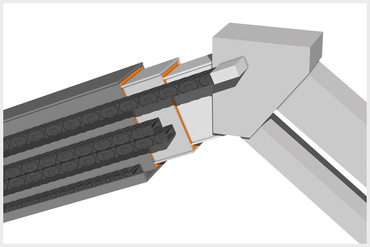

イグリデュール丸棒で無潤滑の軸受

ソリューション:
伸縮部分の軸受に保守不要のイグリデュール

伸縮部のガイドとして高性能な樹脂製イグリデュールを使えば、無潤滑・メンテナンスフリーが実現します。 お客様ご自身で機械加工することも、当社がカスタム品を製造することも可能です。 樹脂製イグリデュールの寿命の目安は、オンラインで予測計算が可能です。


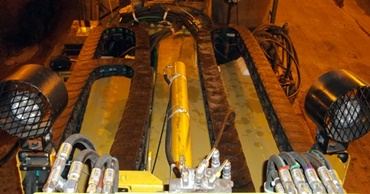

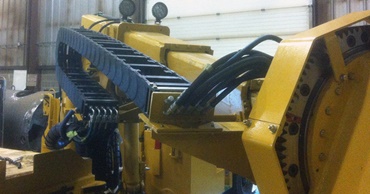

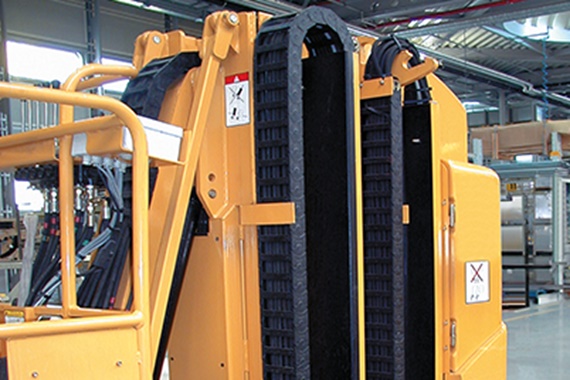

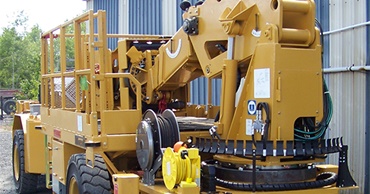

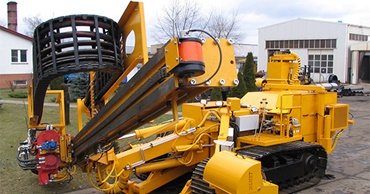

イグス製品を使った事例

さらに詳しく

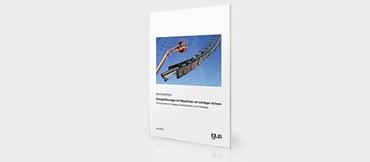

「高所作業車向けイグス製品」パンフレット

「高所作業車向けイグス製品」パンフレットダウンロード(PDF)

イグス試験施設

品質試験済み。 毎年、エナジーチェーンとケーブルで4,100種以上、ベアリングで12,000種以上のテストが行われています。
