ケーブルキャリア「エナジーチェーン」のロングストローク仕様

1,000m、それ以上の長ストローク向けエネルギー供給システム

1995年より、イグスは30,000以上のスライド走行型(上部ケーブルが下部ケーブルの上をスライドする状態で走行する)チェーンを販売しており、それらは世界中で現在も稼働しています。 ケーブルキャリアの耐用年数は10年以上、 ストローク長さは1000m以上、 移動速度は最高10m/s、ケーブル収納重量は50kgにもなります。 イグスの技術専任者が、サイズ選定・設計・構成・プロジェクト管理・再構成から、現場における設置と確認までお客様をサポートします。 加えて、イグスのisenseセンサーやモニタリングモジュール(プッシュプル力検知システム等)を使用すると、エナジーチェーンの摩耗を検知し、押し引き力や加速度などのパフォーマンスをリアルタイムで監視することが可能です。エナジーチェーンやケーブル及びホースは、ガイドチャンネルやカバー内で、ロングストロークでも摩擦なく滑らかにガイドされます。 工作機械、下水処理施設、廃棄物焼却設備、クレーン、発電所、鉱山設備に至る幅広い業界の屋内・屋外で長ストロークが用いられています。


無料の設計サポートを依頼する

ロングストローク一覧

ストローク: 0~50m

例. 工作機械、下水処理施設、自動倉庫

エナジーチェーンE2.1:
内高さ: 26~48mm

エナジーチェーンE4.1:
内高さ: 21~350mm

ストローク: 50~150m

例. 門型クレーン、鉄道洗車機

エナジーチェーンP4.1:
内高さ: 56~80 mm

エナジーチェーンE4/4R:
内高さ: 32~80 mm

エナジーチェーンE4/4RHD:
内高さ: 56 ~80 mm

ストローク: 150~500m

例. 廃棄物焼却設備、シップアンローダ

エナジーチェーンP4.1:
内高さ: 56~80 mm

エナジーチェーンE4/4R:
内高さ: 32~80 mm

エナジーチェーンE4/4RHD:
内高さ: 56 ~80 mm

ストローク: 500m~

例. 発電所、露天採鉱

エナジーチェーンP4.1:
内高さ: 56~80 mm

エナジーチェーンE4/4R:
内高さ: 32~80 mm

エナジーチェーンE4/4RHD:
内高さ: 56 ~80 mm

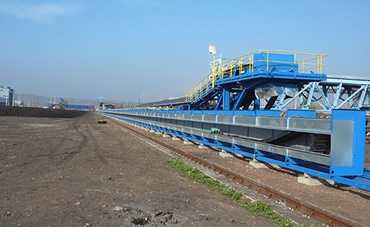

Tušimice

Tušimice: ストローク615m、世界で最も長い樹脂製エナジーチェーンは2007年より故障無く稼働中。


長ストロークでのエナジーチェーンの利点

  • 1,000m、それ以上の長ストローク向けエネルギー供給システム
  • 電力、油圧、空圧、動力、デジタル信号(データや光)、液体など、あらゆるメディアを同じシステムで並べてガイド可能
  • 不要なインターフェイスなし
  • 最大ケーブル収納重量70kg/m
  • エナジーチェーン及び可動ケーブルで耐用年数10年以上
  • 風、天候、汚れ、薬品、バラ物に晒される場合など、あらゆる用途に対応し堅牢
  • ケーブルやホースの追加や設置が迅速

技術データ - スライド走行

ストローク最高走行速度v最大加速度a収納重量
> 1,000 m10 m/s50 m/s270 kg/m
  アプリケーションによる。詳しくはお問合せ下さいアプリケーションによる。詳しくはお問合せ下さい


「ロングストローク」 組付けマニュアル

ダウンロード 「ロングストローク」 組付けマニュアル


スライド走行を設置する際に気を付ける点など。
この組付けマニュアルには、長ストロークのエナジーチェーンをお客様自身で正しく設置し、寿命を最適化する方法を記載しています。

今すぐダウンロード

ロングストロークに最適な製品

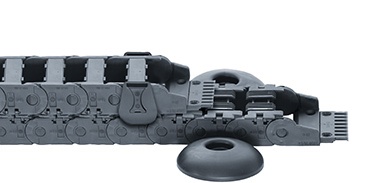

ロングストローク向けエナジーチェーン

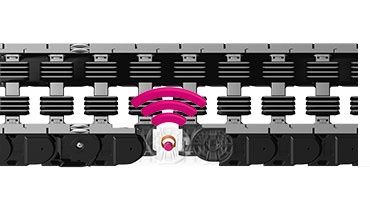

エナジーチェーン P4.1シリーズ

エナジーチェーン P4.1

  • 最大ストローク800m
  • 最大収納重量30kg/m
  • 最高速度10m/s
  • メンテナンスフリーのトライボポリマー製すべり軸受により長寿命

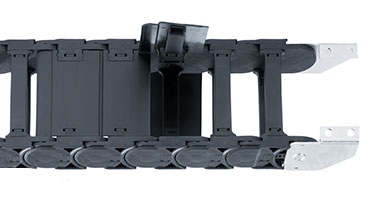

エナジーチェーン 4040RHD/5050RHD型

エナジーチェーン 4040RHD/5050RHD型

  • 最大ストローク1000m
  • 最大ケーブル収納重量50kg/m
  • 最高速度6m/s
  • 最適化のための様々なローラー

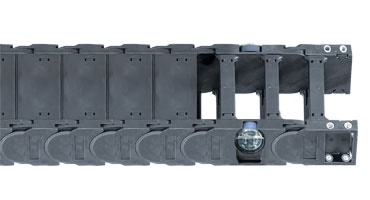

エナジーチェーン 4040R/5050R型

エナジーチェーン 4040R/5050R型

  • 最大ストローク600m
  • 最大収納重量13kg/m
  • 最高速度3m/s
  • スライド面が非常に大きく低摩耗

ロングストローク向けチェーンフレックス可動ケーブル

動力ケーブル CFCRANE

動力ケーブル CFCRANE

  • 非常に高い電圧・出力に対応
  • 難燃性
  • 耐紫外線性: 高
  • 耐油性: 耐油性 (DIN EN 60811-2-1準拠)

動力ケーブル CF300.UL.D

動力ケーブル CF300.UL.D

  • 非常に高い負荷に対応
  • 最大400mまでのスライド走行
  • 屋内・屋外での使用、耐紫外線性
  • 耐紫外線性: 高

CFLG.LB 光ファイバーケーブル

CFLG.LB 光ファイバーケーブル

  • 5xdで非常に高い負荷に対応
  • 外被: TPE
  • 最大400mまでのスライド走行 (水平設置)
  • 耐紫外線性

ロングストローク向けその他システム

スチール製ガイドチャンネル

スチール製ガイドチャンネル

  • ほぼすべてのエナジーチェーンで利用可能な幅広いレンジ
  • 非常に簡単な、モジュラー式の組付
  • 厳しい条件下での走行に強力で頑丈なスチール製ガイドチャンネル

プッシュプル力検知システム

プッシュプル力検知システム

  • 障害発生時のアラーム信号、又は安全に停止
  • 力が規定値を超えると装置が停止
  • 個別プログラミング可能、データメモリにイベントログ取得

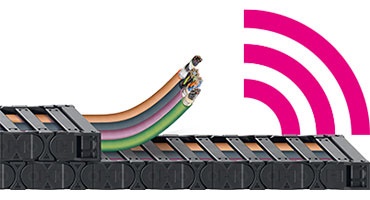

予知保全

予知保全 (スマート・プラスチック)

  • メンテナンス費用低減
  • 予期しない稼働停止を回避
  • 寿命延長
  • 時間節約、異常原因の迅速な発見

ハーネス済みエナジーチェーンシステム

ハーネス済みエナジーチェーンシステム

  • ハーネス時間95%削減
  • 組立時間を短縮
  • プラグアンドプレイ、例えばバラ物運搬/搬送システムなどに

お客様の使用事例

褐炭エクスカベーター

ストローク長615mで、2008年より故障無く稼働中

以前使われていたカーテンケーブル式と比べて、エナジーチェーン5050RHD型は、必要ケーブル長と設置スペースを削減し、水や電力などすべてのメディアを確実にガイドすることができます。 5050RHD型はチェコの大型褐炭エクスカベーター内で使われています。

鉱山内のコンベヤシステム

過酷な環境の下での550mの長ストローク

2008年10月、エナジーチェーン 5050HD型およびチェーンフレックス CF35動力ケーブルが、ミネソタ州スペリオル湖北岸の鉱山に設置されました。ストローク長は550mです。

コンベヤシステム

悪条件下で2013年から電源供給

イグスのエネルギー供給システム(ロールEチェーン5050RHD型、チェーンフレックス可動ケーブル、プッシュプル力検出システム)がドイツのシュターデにあるコンベヤシステムで使われています。

シップアンローダ

ストローク長441mで、2001年より故障無く稼働中

マレーシアの近代的な石炭火力発電所にあるシップアンローダ内で、エナジーチェーン5050R型、チェーンフレックスCFCraneケーブル及び光ファイバーケーブルが使われています。 エナジーチェーンは完全にステンレス製ガイドチャンネル内に取り付けられ、気象条件に左右されません。

「チェーンの持ち上がり」及び「風による負荷」試験

イグスでは社内試験施設内で使用条件に基づいた試験を行っています。

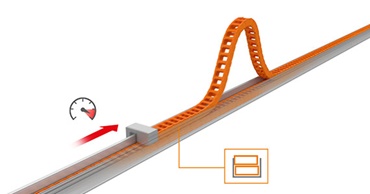

ロングストロークのチェーン持ち上がり

ロングストロークのチェーン持ち上がり

ストローク200m及び収納重量7.5kg/m時の、エナジーチェーン5050R型の持ち上がりが試験されました。

結果: 5050R型のエナジーチェーンは、スラスト力8,000N時にのみ持ち上がりが起こる。


イグスの解決法: 持ち上がり防止付きガイドチャンネルにより、エナジーチェーンを安全にガイド内に保持する。

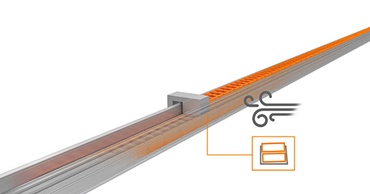

ロングストローク時の風の負荷

ロングストローク時の風の負荷

問題: 風速55mphはエナジーチェーン4040CR型の機能に影響を及ぼすか?

結果: 風速55mph時、ガイドチャンネルのみ弾力的に曲がった。

イグスの解決策: 高強度「HD ボトムクランプ」が風負荷の下でガイドチャンネルの弾性変形を防止

さらに詳しく

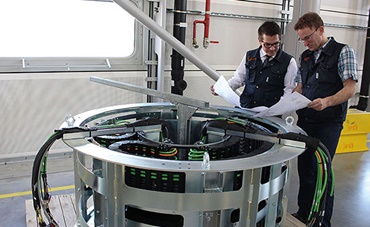

組付・設置サポート & オーダーメイド対応
組付・設置サポート & オーダーメイド対応

ドラフト作成から設置まで、現場でご相談

設置サービス
設置サービス

全ての部品とエナジーチェーンの組立・設置サービス

バラ物運搬/搬送
バラ物運搬/搬送

イグス製品はバラ物運搬/搬送設備でも使われています
