複合ケーブル

チェーンフレックス複合ケーブルは、エナジーチェーン内での使用に適し、内被のあり/なしが選べます。 タイプにより、難燃性、耐クーラント性、耐油性、低温環境下での柔軟性や耐捻回性を備えます。 複合ケーブルは主なサーボモータメーカー全てに対応しています。 自社試験施設にて、エナジーチェーンに収納した状態での数百万サイクルの試験をクリアし、高い信頼性があります。

  • 最小曲げ半径 7.5xd
  • 最適な角度で編まれた編組シールド
  • 外被材質: PVC、iguPUR、PUR、TPE

カテゴリー
フィルター
主な要件
ケーブル構造
材質
電気特性
要件
駆動システム

製品の数: 9

チェーンフレックス 複合ケーブルCF887

2.68 USD/ftから
出荷可能な7型式中:
7 は 5~6週間程度で出荷可能
購入はこちら
難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:no. TC RU C-DE. ME77.B.01561 CTP
認定:no. C-DE. PB49.B.00450 鉛不使用
RoHS-II指令(2011/65/EU)準拠 UL/CSA AWM
スタイル 10492・2570、1000V、80°C

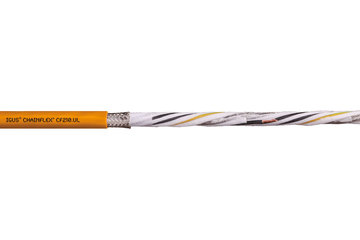

チェーンフレックス 複合ケーブル CF210.UL

  • 要件: 標準的な負荷に対応
  • 外被: PVC
  • 耐油性: 耐油性(DIN EN 50363-4-1準拠)
  • シリコンフリー
  • 難燃性
  • 全体シールド
  • チェーンフレックス クラス: 4.2.2.1
2.84 USD/ftから
出荷可能な11型式中:
11 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:no. TC RU C-DE. ME77.B.02324 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス2、CF5.10.07準拠の外被、IPA(14644-1)審査 UL/CSA AWM
スタイル 10989・2570、1000V、80°C

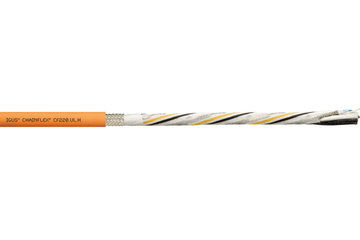

チェーンフレックス ハイブリッド複合ケーブル CF220.UL.H

  • 要件: 標準的な負荷に対応
  • 外被: PVC
  • 耐油性: 耐油性(DIN EN 50363-4-1準拠)
  • シリコンフリー
  • 難燃性
  • 全体シールド
  • チェーンフレックス クラス: 4.2.2.1
5.01 USD/ftから
出荷可能な5型式中:
5 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 難燃性
IEC 60332-1-2、CEI 20-35、FT-2 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:No. TC RU C-DE. ME77.B.01255 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス2、CF5.10.07準拠の外被、IPA(14644-1)審査 UL/CSA AWM
スタイル 10989・2570、1000V、80°C

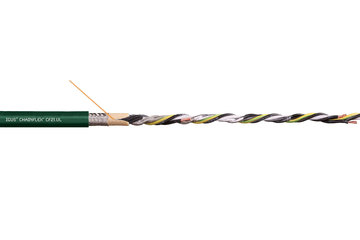

チェーンフレックス 複合ケーブル CF21.UL

  • 要件: 高負荷に対応
  • 外被: PVC
  • 耐油性: 耐油性(DIN EN 50363-4-1準拠)
  • シリコンフリー
  • 難燃性
  • 全体シールド
  • CFRIP®
  • チェーンフレックス クラス: 5.5.2.1
4.45 USD/ftから
出荷可能な16型式中:
14 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:No. TC RU C-DE. ME77.B.01255 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス2、CF5.10.07準拠の外被、IPA(14644-1)審査 UL/CSA AWM
スタイル 10492・2570、1000V、80°C

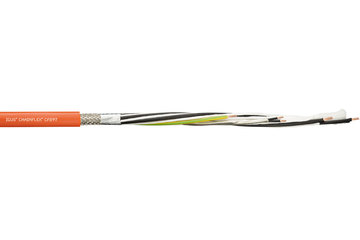

チェーンフレックス 複合ケーブルCF897

  • 要件: 可動屈曲性が必要
  • 外被: iguPUR
  • 耐油性: 耐油性(DIN EN 50363-10-2準拠)
  • シリコンフリー
  • 難燃性
  • 全体シールド
  • チェーンフレックス クラス: 3.1.3.1
4.11 USD/ftから
出荷可能な4型式中:
4 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:no. TC RU C-DE. ME77.B.01561 CTP
認定:no. C-DE. PB49.B.00450 鉛不使用
RoHS-II指令(2011/65/EU)準拠 UL/CSA AWM
スタイル 10492・21223、1000V、80°C

チェーンフレックス 複合ケーブルCF270.UL.D

  • 要件: 標準的な負荷に対応
  • 外被: PUR
  • 耐油性: 耐油性(DIN EN 50363-10-2準拠)
  • ハロゲンフリー
  • シリコンフリー
  • 難燃性
  • オフショア
  • クーラント耐性
  • 耐加水分解性、耐微生物分解性
  • ノッチ対策
  • 全体シールド
  • PVCフリー
  • チェーンフレックス クラス: 4.2.3.1
2.17 USD/ftから
出荷可能な35型式中:
5 は 当日出荷〜2営業日
購入はこちら
耐紫外線性
標準的 オフショア
汚水環境に強い(NEK 606 2009準拠) 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 ハロゲンフリー
EN 60754準拠 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:No. TC RU C-DE. ME77.B.01255 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス1、CF27.07.05.02.01.D準拠の外被、IPA(14644-1)審査 DESINA
VDWのDESINA規格準拠 UL/CSA AWM
スタイル 10989・21223、1000V、80°C

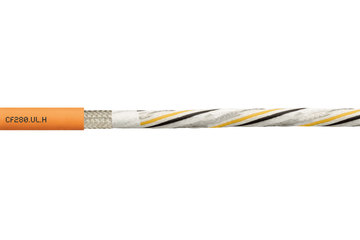

チェーンフレックス ハイブリッド複合ケーブル CF280.UL.H

  • 要件: 標準的な負荷に対応
  • 外被: PUR
  • 耐油性: 耐油性(DIN EN 50363-10-2準拠)
  • ハロゲンフリー
  • シリコンフリー
  • 難燃性
  • オフショア
  • クーラント耐性
  • 耐加水分解性、耐微生物分解性
  • ノッチ対策
  • 全体シールド
  • PVCフリー
  • チェーンフレックス クラス: 4.2.3.1
5.24 USD/ftから
出荷可能な25型式中:
21 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 オフショア
汚水環境に強い(NEK 606 2009準拠) 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 ハロゲンフリー
EN 60754準拠 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 EAC
認定:No. TC RU C-DE. ME77.B.01255 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス1、CF27.07.05.02.01.D準拠の外被、IPA(14644-1)審査 DESINA
VDWのDESINA規格準拠 UL/CSA AWM
スタイル 10989・21223、1000V、80°C

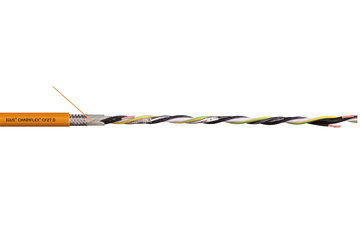

チェーンフレックス 複合ケーブルCF27.D

  • 要件: 非常に高い負荷に対応
  • 外被: PUR
  • 耐油性: 耐油性(DIN EN 50363-10-2準拠)
  • ハロゲンフリー
  • シリコンフリー
  • 難燃性
  • オフショア
  • クーラント耐性
  • 耐加水分解性、耐微生物分解性
  • ノッチ対策
  • 全体シールド
  • PVCフリー
  • CFRIP®
  • チェーンフレックス クラス: 6.5.3.1
4.25 USD/ftから
出荷可能な25型式中:
25 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 オフショア
汚水環境に強い(NEK 606 2009準拠) 難燃性
IEC 60332-1-2、CEI 20-35、VW-1、FT-1 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 ハロゲンフリー
EN 60754準拠 NFPA
NFPA 79-2012 12.9章により、UL(AWM)ケーブル使用許可 DNV-GL
DNV-GL 認証取得 – Certificate No.: 61 935-14 HH EAC
認定:No. TC RU C-DE. ME77.B.01255 CTP
認定:no. C-DE. PB49.B.00420 鉛不使用
RoHS-II指令(2011/65/EU)準拠 CEI
CEI 20-35準拠 クリーンルーム
ISOクラス1、CF27.07.05.02.01.D準拠の外被、IPA(14644-1)審査 DESINA
VDWのDESINA規格準拠 UL/CSA AWM
スタイル 10492・20234、1000V、80°C

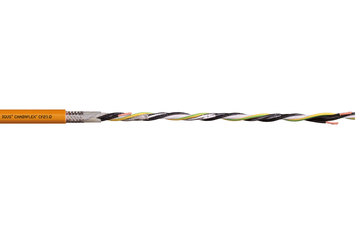

チェーンフレックス 複合ケーブル CF29.D

  • 要件: 最も高い負荷に対応
  • 外被: TPE
  • 耐油性: 高い耐油性(DIN EN 60811-404準拠)、耐バイオオイル性(VDMA 24568準拠)
  • ハロゲンフリー
  • シリコンフリー
  • 全体シールド
  • PVCフリー
  • チェーンフレックス クラス: 7.6.4.1
7.86 USD/ftから
出荷可能な3型式中:
3 は 5~6週間程度で出荷可能
購入はこちら
耐紫外線性
標準的 シリコンフリー
シリコンフリー (PV 3.10.7準拠、1992年)。 ハロゲンフリー
EN 60754準拠 鉛不使用
RoHS-II指令(2011/65/EU)準拠 クリーンルーム
ISOクラス1、CF9.15.07準拠の外被、IPA(14644-1)審査 DESINA
VDWのDESINA規格準拠
