リニアガイドとは?その仕組みと構造

リニアガイドとは、名称の通り「リニア=直動」の動きを「ガイド=案内」する機械要素部品です。物をまっすぐ動かし位置決めをするときに用いられます。レールの上を金属ボールが転がり直線運動するものが一般的ですが、弊社イグスのように高機能エンプラがすべり直線運動する製品もあります。

リニアガイドには"LMガイド"(LMガイドはTHK株式会社の商標です)など、メーカーにより様々な呼び名があります。また、丸棒状のシャフトをレールとして用いたものを、"リニアブッシュ"又は"リニアベアリング"と呼ぶこともあります。

リニアガイドは推進力を持たないため、送りねじやタイミングベルト、及びモータなどと組合せ、工作機械をはじめとした様々な機械の直線運動部に使われています。
リニアガイドとは

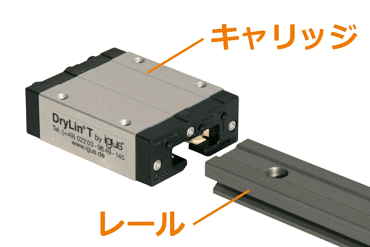

リニアガイドの構造:キャリッジとレール

リニアガイドの構造

リニアガイドはレールと、レール上をスライドするキャリッジ(ブロック)からなります。一般的な金属ボール式の場合はキャリッジ内に複数の金属ボール、またそれを保持するための保持器が組み込まれ、ボールが循環することによりレール上を動きます。

イグスのすべり式の場合は、キャリッジ内のスライド部分に固体潤滑剤を配合した高機能エンプラを使用しており、そのすべりによってレール上を動きます。

すべり式リニアガイド「ドライリン」とは? - ボール式直動ガイドの低コストな代替品

ドライリン・リニアガイドはボールの「転がり」の代わりに樹脂の「滑り」で動く、無潤滑・無給油でメンテナンスフリーの直動ガイドです。 スライド部に使用された高性能樹脂により、軸やレール上を低摩擦&低騒音で滑らかに動きます。 ボールの転がりを利用した従来のガイドと比較して、コストを最大40%削減し、無給油なため保守費用も掛かりません。

ボール式リニアガイドは、一列または複数のボールの列でシャフトと接触します。 ボールは進行方向と逆方向に循環します。 各ボールの小さな接触点に負荷の全てがかかるため、システムにかかる荷重が大きい場合、ノイズや故障を引き起こすことがあります。 これらの一般的なボール式リニアガイドは、荷重や精度などの条件が合えば、多くの分野においてイグスのリニアガイド・ドライリンに置換えることが可能です。 ドライリンは、非常に故障に強いシンプルな構造の直動ガイドです。 スライド面には、当社の強みである独自開発した高機能樹脂が使用され、潤滑不要なため粉塵や湿度に強く、優れた耐摩耗性があります。 さらに、一般的にすべりでは難しいとされていた、使用条件による寿命予測も可能です。

すべり式リニアガイド「ドライリン」の特徴を動画で

ボール式リニアガイドに比べて、最大40%低コスト

100%メンテナンスフリー&潤滑剤フリー

優れた耐食性&衛生的

優れた耐摩耗性

粉塵や水分に強い

非常に静かな走行音

最少発注数なし、1個から発注可能

日本在庫品は当日/2営業日で出荷も可能

WEB上で寿命予測計算可能

オンラインで構成可能

すべり式リニアガイドの特長

ボール循環式リニアガイドより軽量

高性能ポリマーがドライリン・リニアガイドをより頑丈に

高性能ポリマー製のスライド部により、ドライリン・リニアガイドは機械的負荷が高い場合も、耐摩耗性と耐久性に優れています。
頑丈なアプリケーション

使用事例:
エッジ研削の位置設定に

高精度で堅牢なリニアガイドによって、NOVASPORT(写真参照)は、粒子の多い厳しい環境の中でも必要とされる精度を損なうことなくエッジを作成します。
頑丈

堅牢性について詳しく知りたい?

多くの条件下でドライリン・リニアガイドは堅牢です。粉塵、湿気や液体、高温及び低温、激しい振動、強い衝撃や打撃にも耐えます。

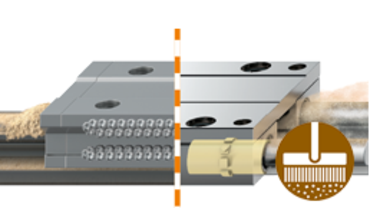

耐汚性

切り粉や粉塵に強く、シール/カバー不要のリニアガイド

ボール式のリニアガイドとは対照的に、高性能ポリマー製のスライド部は油やグリースが不要で、粉塵や埃の付着を防ぐため、切り粉や切屑に強い作りになっています。
頑丈なアプリケーション

使用事例:
汚れや埃に関係なく稼働

移動式製材所(Serra Maschinenbau社)は、天気や気候に関わらず、完璧に機能し、操作しやすく、維持やメンテナンスが簡単な必要があります。 ドライリン・リニアガイドは耐汚性があります。
耐汚性

耐粉塵性について詳しく知りたい?

ドライリンは、砂やチップ、粉塵、切り粉、切屑、切削屑、埃などの汚れがある環境でも使用することができます。除雪機の機能と同じように、異物は樹脂製スライド部とガイドの間で掻き出されるのです。
耐食性

錆び無し、グリスなし - 防水不要リニアガイド

ドライリン・リニアガイドに使用される材質は、様々な薬品に対して優れた耐薬品性があり、水中での使用も試験済みです。
耐食性

使用事例:

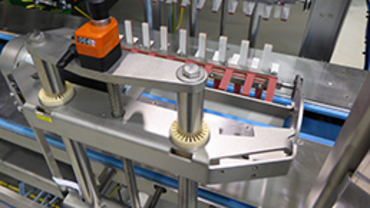

ラベラー - 錆びなし

食品機械や飲料機械は、特に厳しい衛生条件が求められます。 このラベラーのように、機械も部品も腐食しないものでなくてはなりません。
耐食性

耐食性について詳しく知りたい?

合金ステンレス鋼(例:SUS316Ti)と高性能ポリマー(例:イグリデュールX)との組合せは、海水との接触に対しても耐性があります。頻繁な洗浄が必要な機械や、充填機、薬品機械に最適です。

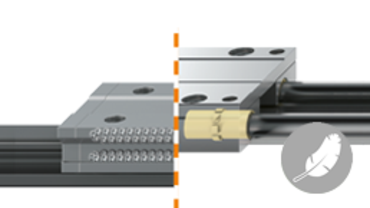

ボール循環式リニアガイドより軽量

ドライリン・リニアガイドで最大75%軽量化

従来のボール循環式リニアガイドは主に金属で構成されていますが、ドライリンは軽量で高性能なポリマーが使用されています。
軽量アプリケーション

使用事例:

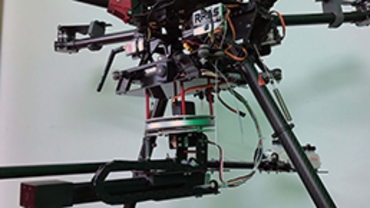

ドローン - 軽く簡単なガイド

ドローンにはカーボンファイバー製のドライリン・リニアガイドが使用されました。ガイドは堅牢で非常に軽く、安定性があります。
ボール循環式リニアガイドより軽量

軽量性について詳しく知りたい?

ドライリン・リニアガイドは、取付高さが低く、軽量になるよう設計されています。 樹脂製のスライド部により、取扱いも簡単です。
ボール循環式リニアガイドよりも静音

ポリマー製スライド部により4倍静音

高性能ポリマー製のスライド部によって、ドライリンは平均ノイズ出力20dBに抑えられ、対応する金属製リニアガイドより約4倍静音です。
低ノイズアプリケーション

使用事例:

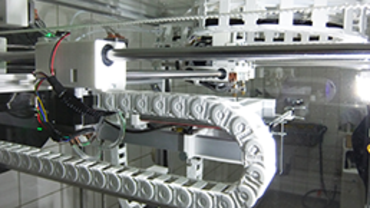

3Dプリンター - 低ノイズが不可欠

印刷中の高い加速度と高速の直線運動により、著しい振動が発生します。 低ノイズ及びノイズを低減するリニアガイドを必要としたKühling&Kühlingの3Dプリンターの要件は、ドライリンにより完全に叶いました。
低騒音

低騒音について詳しく知りたい?

ドライリン・リニアガイドは、スチール製ボールの転がりに代わり、樹脂がスライドします。 そのため、ノイズと振動が大幅に減少します。

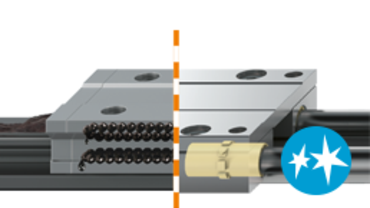

クリーン & 衛生的

非常に高い衛生要件も満たす無潤滑リニアガイド

高性能ポリマー製で無潤滑・無給油のスライド部により、ドライリン・リニアガイドは、クリーンで衛生的です。
クリーンアプリケーション

使用事例:
クリーンなピペット装置

リュブリャナ大学で使用されているピペット装置のリニアガイドには、製薬、バイオ、化学、医療など各産業の著しく高度な衛生条件を満たし高精度であることが必要です。
クリーン & 衛生的

衛生性について詳しく知りたい?

すべてのドライリン・リニアガイドは、油やグリスなどの潤滑剤なしで作動するため、非常にクリーンです。 クリーンルームでは、グリスやオイルミストなどの飛散を完全に排除することができます。

比較表: すべり軸受 vs. 転がり軸受


特性
すべり軸受
の特徴(イグス)
転がり軸受
の特徴
イグスすべり軸受
の技術データ
転がり軸受の技術データ特に関連性の高い産業:
精度++++0.02~0.15mm0.001~0.01mm工作機械、CNCマシニング、電子機器
完全に無潤滑++++  医療機器、包装/食品機械、クリーンルーム、消費財
メンテナンスフリー++++  多くの産業機械
軽量メリット++++アルミ約2.7g/cm³
ポリマー約1.5g/cm³
スチール約7.8g/cm³搬送装置、オートメーション、研究室、レジャー用品
低荷重時の高加速への対応性++++  包装機械、搬送システム、オートメーション
高荷重時の高加速への対応性++++  包装機械、搬送システム、オートメーション
ストローク長ばらつきへの対応+++++  カメラスライダー、繊維機械
摩擦係数++++0.15 - 0.3 µ0.001 - 0.05 µ手動調整、揺動
汚れへの耐性++++  包装機械、石材加工機、繊維機械、紙加工機、プリント装置
騒音低減 ¹+++++45~60 dB60~70 dB薬品機器、研究施設、家具
価格メリット+++++  多くの産業機械
耐食性+++  充填機、薬品機械、食品機械
磁性++++樹脂、アルミスチール薬品機械、試験装置
耐薬品性++++SUS316Ti + イグリデュールXSUS440B薬品機械、食品機械、電気めっき装置、充填機
モジュールの互換性++++  冶具工具、自動化の組立ライン
振動のない静かな走行+++++  カメラスライダー、検査機械、薬品機械、3Dプリンター
短いストロークへの適性++++  繊維機械、ハンドリング装置
簡単で迅速な組立++++  冶具工具、自動化の組立ライン
剛性++++  工作機械、CNCマシニング、電子機器
10m以上の長いストローク+++  カメラ装置、マテリアルハンドリング、物流倉庫
高温耐性++++最高+250°C 薬品
滑らかな走行++++  手動調整
最大加速度 ²+++++50m/s²15m/s²自動化装置、搬送システム
最高速度 ²++++30 m/s5 ~ 10m/s自動化装置、搬送システム

1) 弊社試験施設にて測定、ストローク400mm、手動調整
2) 低荷重時、取付サイズ0.1~5kg
特性: +++ 強い ++ 平均 + 弱い

今すぐにベアリングを交換

リニアガイド交換可能性と個別の構成

使用条件を簡単に確認し、予測される耐用年数を計算し、交換可能性を判断します。
リニアガイド サンプルBOX

リニアガイド サンプルBOX

ドライリン・リニアガイドの無料のサンプルBOXをご請求ください。
お問合せ・ご相談

お問合せ・ご相談

代替品のご提案や、現地でのお打合せも可能です。お気軽にお問合せ下さい。
試験施設: リニアガイド

試験済み

当社250m²の試験施設での年間500以上の試験は、多くの用途において、金属製ボール循環式リニアガイドが無潤滑のドライリン・リニアガイドに置き換え可能であることを示しています。
