【技術者が解説】ケーブルキャリア 使い方のキホン【初心者でも安心】

ケーブルキャリアを扱う方必見！

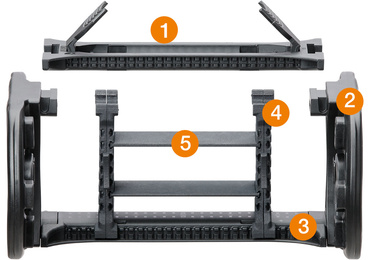

ケーブルキャリア(ケーブルベア)の使い方や、取付時の注意点などを経験豊富な技術者が解説します。各パーツの名称や、フリースパン走行、スライド走行、上下昇降といった設置方法など、ケーブルキャリアを扱う上での「キホン」も合わせて解説していきます。

ケーブルキャリアの使い方と設置方法

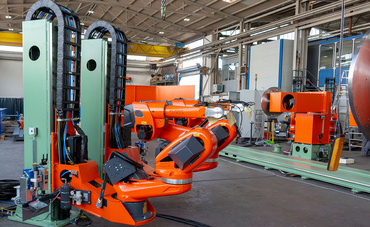

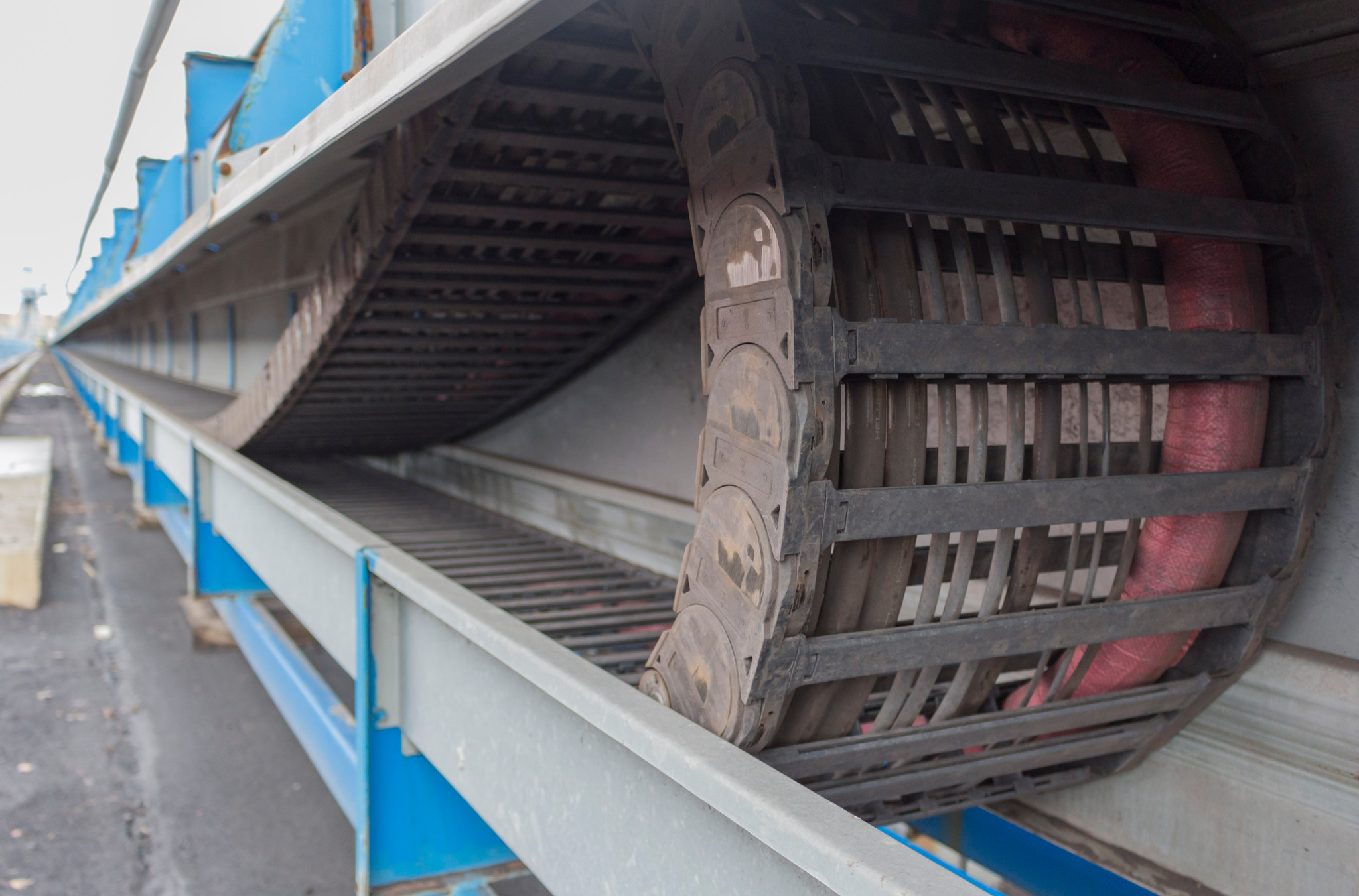

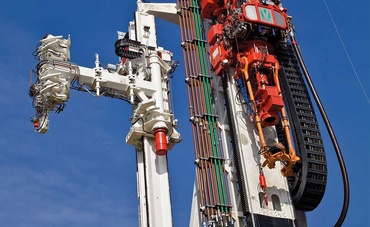

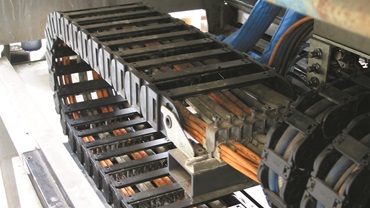

ケーブルキャリアはどのように使うかによって設置方法が変わります。主な設置方法は「フリースパン走行」、「スライド走行」、「上下昇降」の3種類です。どのような使い方の時にどの設置方法が最適なのか解説いたします。

ケーブルキャリアの組立方法

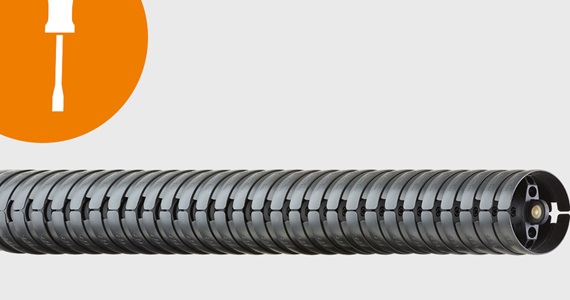

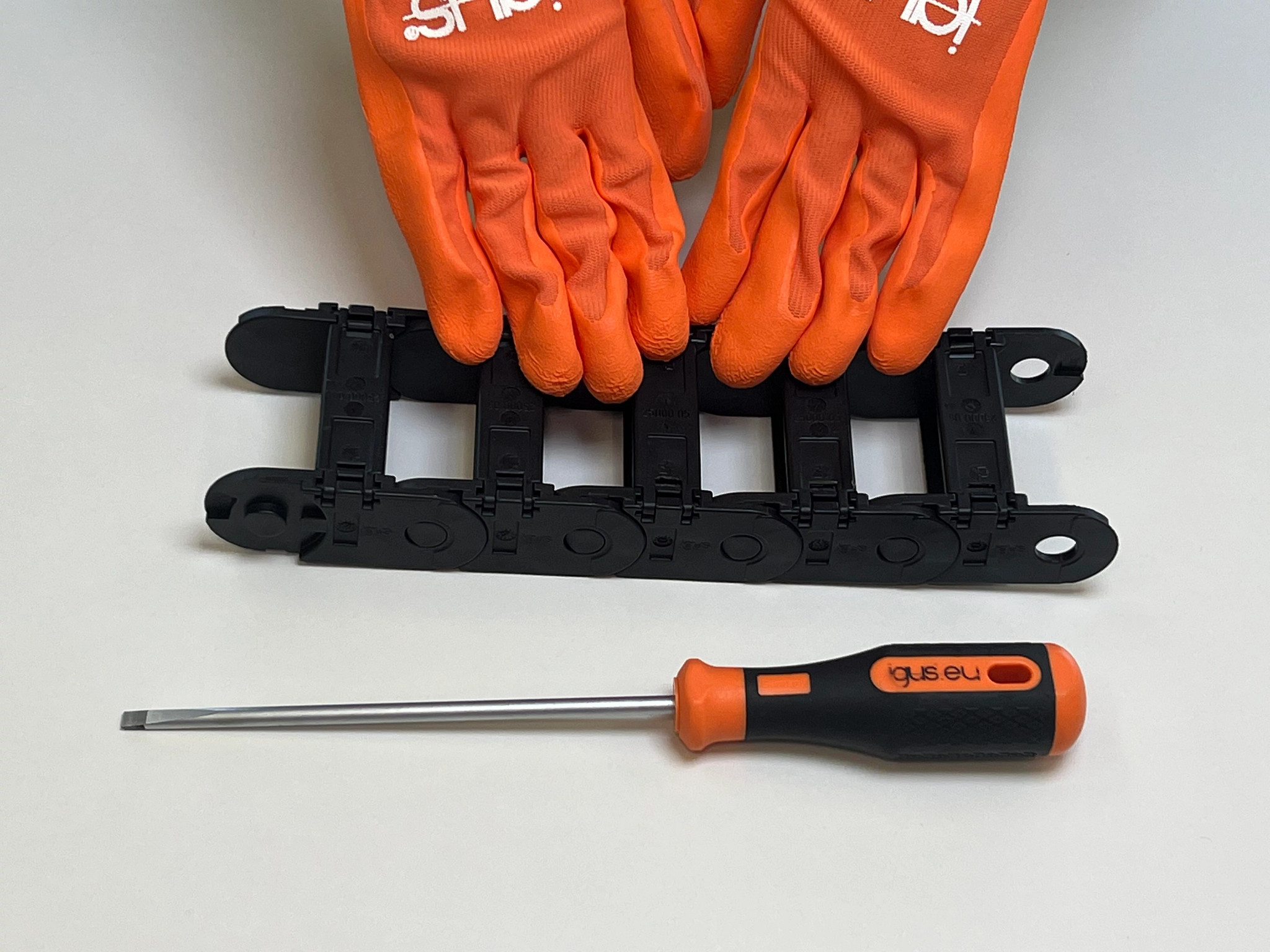

ケーブルキャリアの使い方や設置方法の違いがわかったところで、弊社のエナジーチェーンを例に組立方法をご紹介します。初心者がやってしまいがちなミスや注意点なども合わせて解説いたします！

①クロスバーを開ける

ケーブルキャリアを組み立てる際は、リンクとリンクを連結させます。連結する際にクロスバーを開けておかないと、ケーブルキャリアが割れてしまうため連結前に必ずクロスバーを開けましょう。

写真(左)のとおり、クロスバーにあるくぼみにマイナスドライバーを差し込み、てこの原理でくいっと持ち上げるとクロスバーが外れます。
その後は手で開けて完了です。

連結するもう一方のリンクも同様にしてクロスバーを開けておきます。

♦ポイント
正しい場所にマイナスドライバーを差し込みましょう！

②連結する

リンクのピン(凸部)とホールボア(凹部)を合わせて連結します。カチッと音がするまで押し込みます。

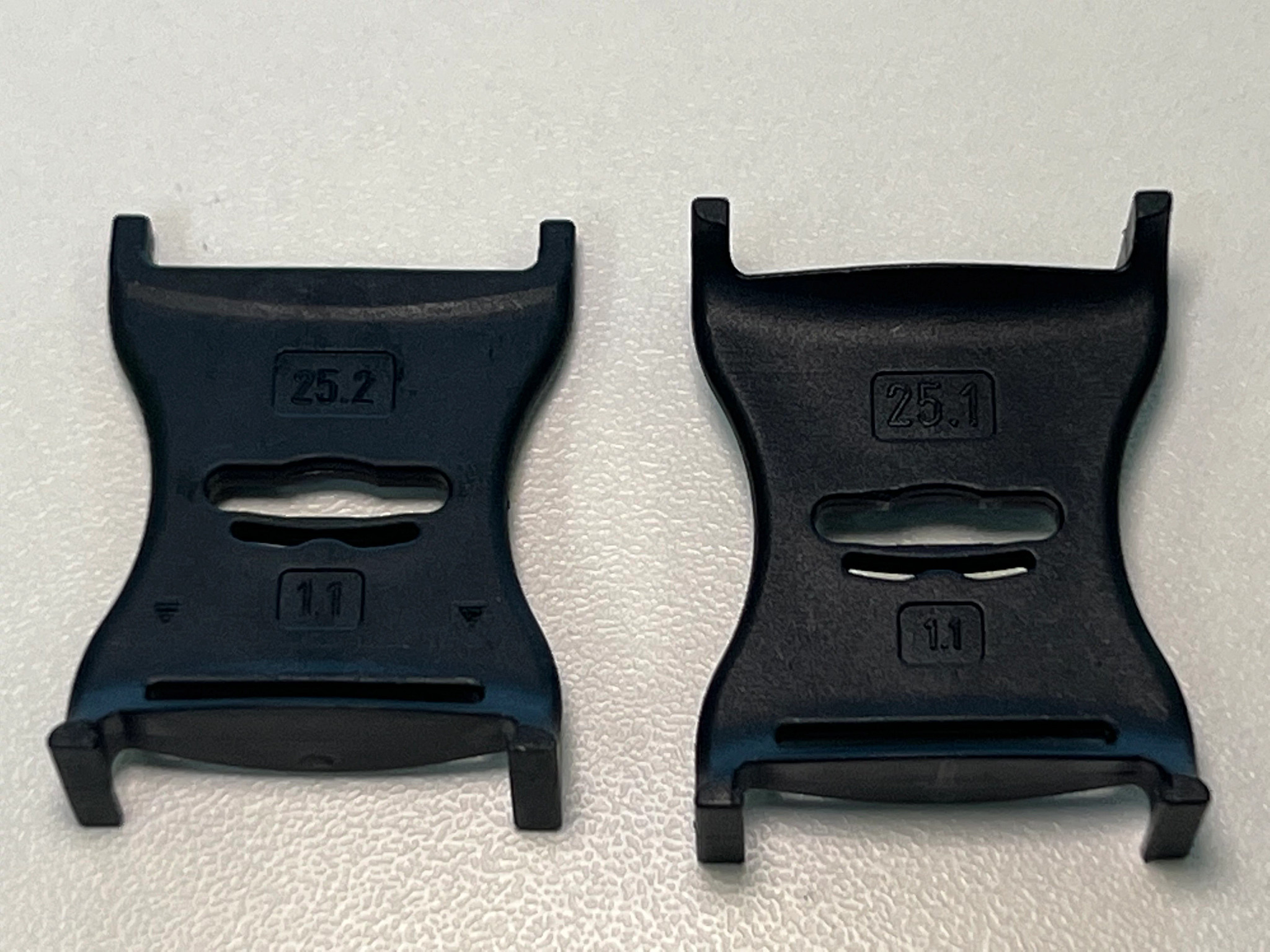

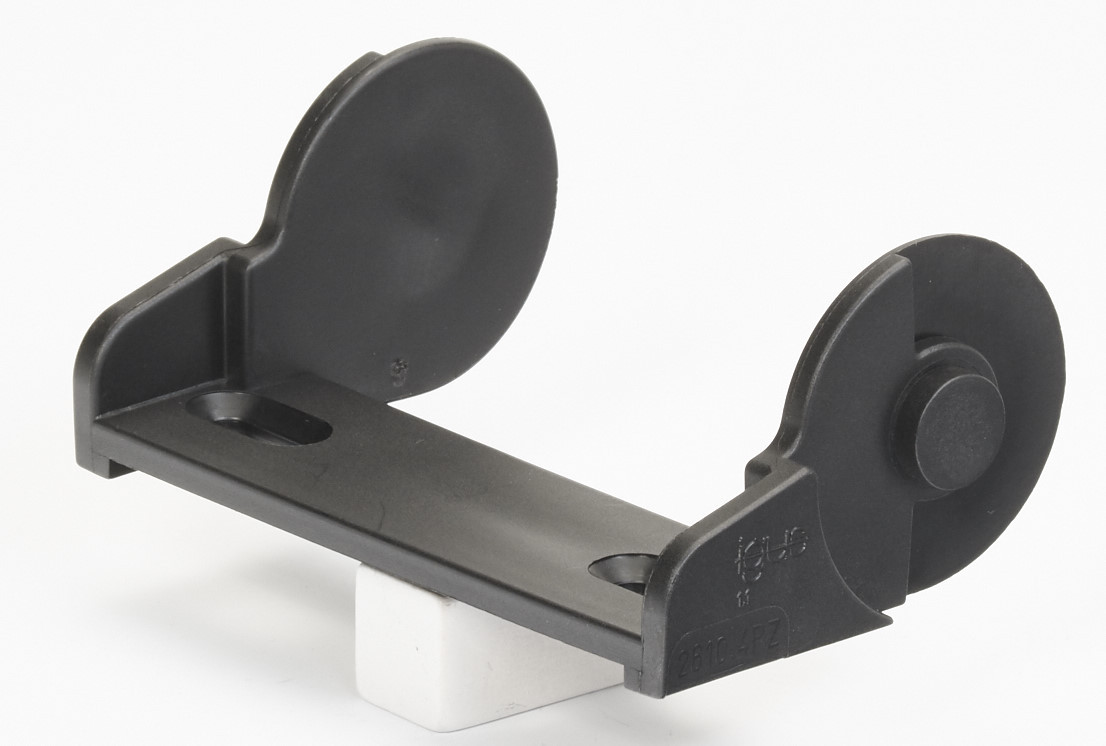

④取付ブラケットをつける

ケーブルキャリアの一番端、つまりシステムに接続する部分に取付ブラケットをつけます。リンクを連結した時と同様に、マイナスドライバーでクロスバーを外し、手で開けます。取付ブラケットをぐっと手で押し込んでカチッと音がすればOKです。

♦ポイント
この時、先に片側のピンとホールボアを合わせてからもう片側を押し込むようにするとつけやすいです。

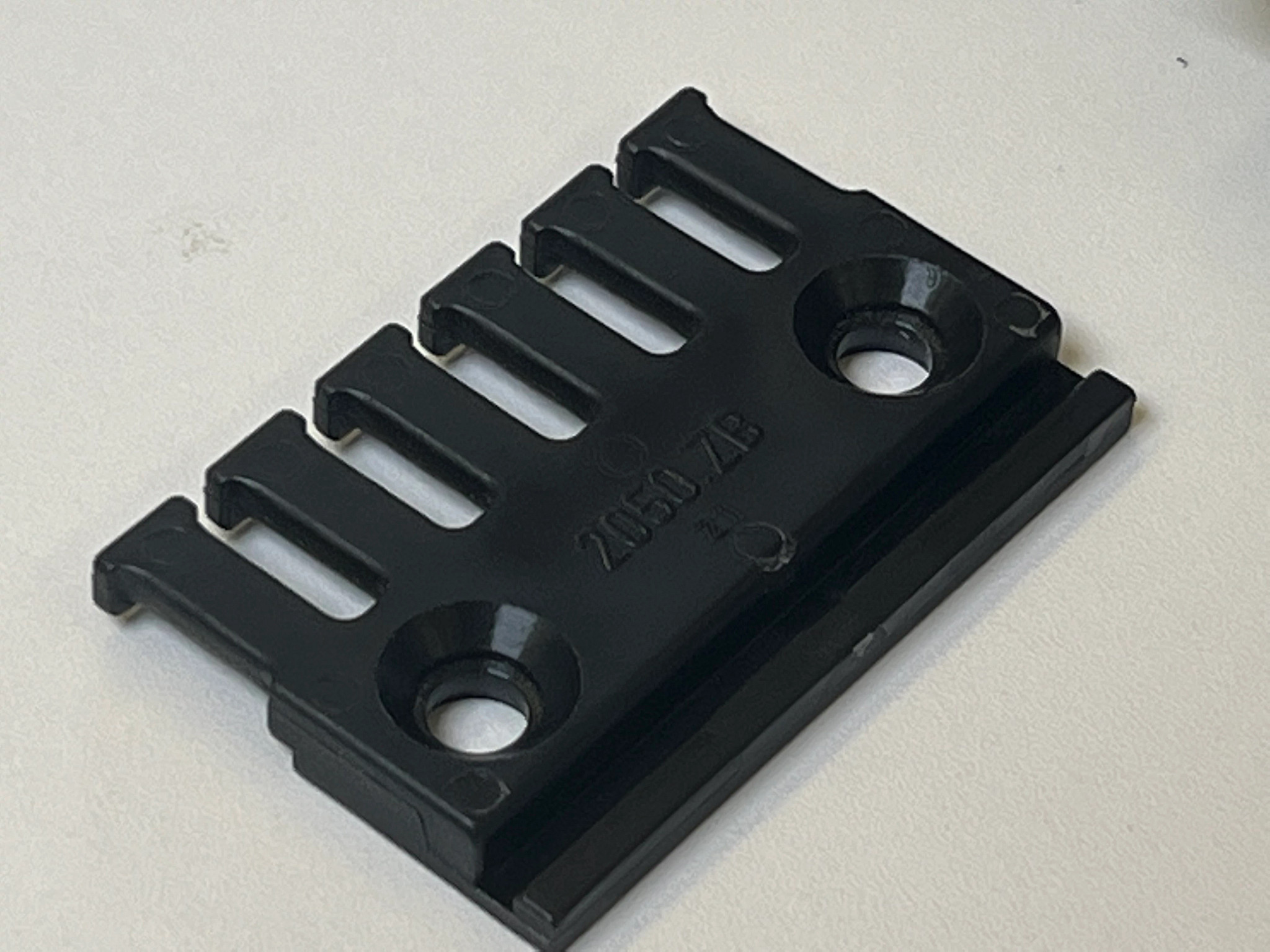

⑤くし歯型ケーブルクランプをつける(オプション)

くし歯はケーブルキャリアの中に収納するケーブルを固定する部品です。オプションですが、使用することでケーブルの破損を防いだり、ケーブルの寿命を延ばすことができます。

使い方は、取り付けたブラケットの溝の部分に、くし歯の凸部分をぐいっと押し込むだけです。

【おまけ】ケーブルキャリアの分離方法

ケーブルキャリアの1リンクだけ交換したい！という時は、ケーブルキャリアを分離する必要があります。
まず、分離したいリンクのクロスバーをマイナスドライバーで開けて、分離中に破損しないよう準備します。リンクが重なっている部分にマイナスドライバーを入れ込んで、入れ込んだままこじるようにしてリンクとリンクを離します。
最後は手で分離して完了です。

♦ポイント
マイナスドライバーを正しい場所に差し込みましょう！

まとめ

ケーブルキャリア/ケーブルベアの使い方は、仕様や設置方法によって異なり、フリースパン走行、スライド走行、吊り下げ型が主な設置方法だとわかりました。また、ケーブルキャリアを使う上で必要な知識として、組立方法や分離方法もご紹介しました。

イグスではケーブルキャリアの選定などの技術相談を承っております。また、どなたでも無料でご利用いただける選定ツールもございますので、ぜひご利用ください。


※「ケーブルベア」は株式会社椿本チエインの登録商標です。
