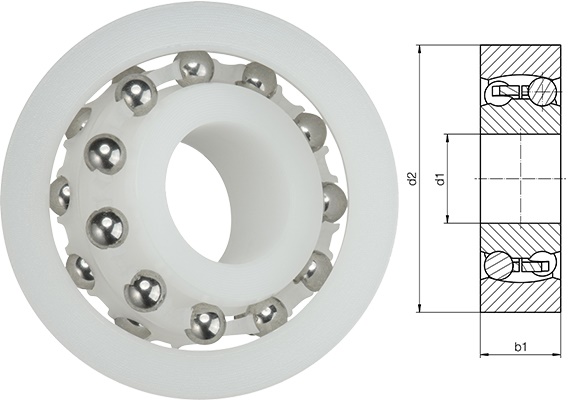

自動調心型ボールベアリングとは
単列ラジアル深溝ボールベアリングと比較して、外輪とそれに接する転動体の
接地面が多いため、自動調心型ボールベアリングは、
より高い荷重を吸収することができます。 ボールベアリングが旋回運動を軸方向にどれだけ吸収できるかは、それぞれの
圧力角に依存します。
外輪のケージは
球面状になっているため、内輪とボールは結果的に、回転する間一定の公差内において自動調心型ボールベアリングの中心点を中心に揺動することができます。
揺動は追加の摩擦を起こしません。 どのように機能するのか？標準的なラジアルボールベアリングとは対照的に、外輪の玉軸受ケージは横方向に制限されていません。 したがって、自動調心ボールベアリングは、外輪内で横方向に自由にピボットすることができます。その結果、外輪の制限領域に傾斜モーメントが発生しても、摩擦の増加はありません。
どのような場合に自動調心型ボールベアリングが適しているのか？- 大きな旋回角度が必要な場合
- 加工誤差や組立誤差、軸の曲がりを補正しなければならない場合
- 軸方向のクリアランスがある回転軸を支持しなければならない場合（球面外輪ケージ)
