デルタロボット: 組立 または 購入

作業エリア10倍

大型のDLE-DRパラレルリンクロボットが登場

モジュラー式でコンパクトな組立てキット、または輸送用フレームに組立て済みシステムのどちらかが選択可能です。 新しくゼロ点位置決めを容易にするため校正ピン付きになりました。 これは直接取付ハブに固定され初期校正を容易にします。
デルタロボット用ケーブルクリップは、例えばカップリングジョイントに沿った各エアホースなど、ケーブルの安全なガイドのために開発されました。 軽量で設置も簡単です。


  • 高さ180mmにおける作業範囲660mm
  • 最大搬送レート、30ピック/分
  • 無潤滑でメンテナンスフリーのドライリンZLW歯付きベルト駆動ユニット
  • ステッピングモータ、dryve D1モータ制御システム接続可能
用途: マテハン、ピック&プレイス、ロボット、自動化

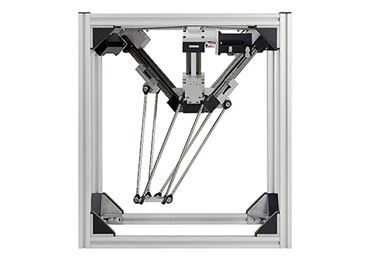

ドライリン デルタロボット

ドライリン デルタロボットのメリット:

  • 無潤滑でメンテナンスフリーのドライリンW歯付きベルト駆動アクチュエータ
  • 樹脂とアルミの軽量な材質により、60回/分の搬送能力
  • 作業範囲Ø360mm
  • ご要望に応じ、輸送用フレームに組込んだ半完成品も納入可能
  • エンコーダ付きモータで正確な位置決め
  • T型スロットへの取付用のアダプタープレートが付属
  • オプションで多軸動作するケーブルを案内するトライフレックスR TRC.30/TRE.30をご用意。 適用可能

60/分の搬送レート
ご希望により組立納入可能
新しくゼロ点位置決めを容易にする校正ピン

ダウンロード:

技術資料 取付 サイズ360
技術資料 取付 サイズ660
CADデータ - DLE-DR-...
取付サイズ660の組立動画

テクニカルデータ

 取付サイズ360取付サイズ660
位置決め精度+- 0,5+- 0,5[mm]
高さ75/180[mm]における作業範囲360660[mm]
最大荷重55[kg]
可動半径0[mm]点における最大推進力100100[N]
500[g]重の搬送レート6030ピック (分)
重量1520[kg]
最大速度31[m/s]
最大加速度6020[m/s²]

デルタロボット 製品ラインナップ

製品番号 仕様
5~6週間後に出荷可能 DLE-DR-0001 エンコーダ付きステッピングモーターのバージョン 6,056.24 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0002 エンコーダ付きステッピングモーターのバージョン 6,353.70 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0003 エンコーダ付きステッピングモーターのバージョン 7,421.55 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0004 エンコーダ付きステッピングモーターのバージョン 7,719.03 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0005 デルタロボット、組立キット(箱入り)、モータ無し 4,805.33 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0006 デルタロボット、半完成品(輸送用アルミフレームに組み付け)、モータ無し 5,102.79 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0050 デルタロボット、組立キット(箱入り) 7,177.47 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0051 デルタロボット、半完成品(輸送用アルミフレームに組み付け) 7,474.95 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0052 デルタロボット、DryveD1モータコントローラ x 3個付き組立てキット(箱入り) 8,542.80 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0053 デルタロボット、DryveD1モータコントローラ x 3個付き半完成品(輸送用アルミフレームに組み付け) 8,840.26 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0054 デルタロボット サイズ660、組立キット(箱入り)、モータ無し 5,926.56 USD カートに入れる
5~6週間後に出荷可能 DLE-DR-0055 デルタロボット サイズ660、半完成品(輸送用アルミフレームに組み付け)、モータ無し 6,224.04 USD カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
見積依頼 見積依頼
マイカタログ マイカタログ
校正ピンとケーブルガイド用ケーブルクリップ付きデルタロボット

校正とケーブルガイドがさらに簡単に

新しくゼロ点位置決めを容易にするため校正ピン付きになりました。 これは直接取付ハブに固定され初期校正を容易にします。
デルタロボット用ケーブルクリップは、例えばカップリングジョイントに沿った各エアホースなど、ケーブルの安全なガイドのために開発されました。 軽量で設置も簡単です。


アクセサリ: ケーブルセット

製品番号 内容
6~7 週間後に出荷可能 AK-DR-0004 3mケーブルセット(モータケーブル3本、エンコーダケーブル3本、近接スイッチ コンタクト(NC) PNP 3個、センサーケーブル3本) 542.45 USD カートに入れる
6~7 週間後に出荷可能 AK-DR-0005 5mケーブルセット(モータケーブル3本、エンコーダケーブル3本、近接スイッチ コンタクト(NC) PNP 3個、センサーケーブル3本) 570.57 USD カートに入れる
6~7 週間後に出荷可能 AK-DR-0006 10mケーブルセット(モータケーブル3本、エンコーダケーブル3本、近接スイッチ コンタクト(NC) PNP 3個、センサーケーブル3本) 660.97 USD カートに入れる
6~7 週間後に出荷可能 ETY-DR-0016 ゼロ点位置決めを容易にする校正ピン お問合せ カートに入れる
6~7 週間後に出荷可能 ETY-DR-0017 安全なガイドのためのケーブルクリップ お問合せ カートに入れる
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
見積依頼 見積依頼
マイカタログ マイカタログ

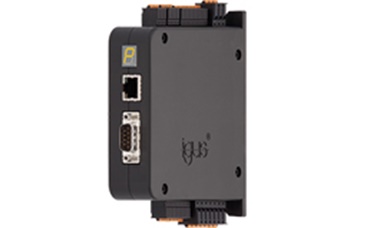

dryve D1 モータ制御システム

D1 モータ制御システム

すべてのイグスモータ用モータ制御システム

プログラミング不要でモータコントロール。単軸アクチュエータ、フラット/ルーム/ラインガントリー、デルタロボット向け。 データ入力用に統合されたオンラインポータル / ソフトウェアのインストールやアプリケーションのダウンロード不要。 パソコン、タブレット、スマートフォンで使用可能。 ステッピングモータ(ST)、DC及びECモータ(ピーク電流21A、48V入力/出力)、アナログ入力、CANopen、SiemensやBeckhoffなどの主制御システムに接続するためのModbus/TCP

さらに詳しく
