自動化システムを構築
シンプル、モジュラー式、柔軟な拡張

ドライギア Apiro モジュラー式ギアボックス

モジュラー式ギアボックスドライギア Apiro を使えば、各アプリケーションを低コストで実現できます。包装機械、食品機械、医薬品機器、その他にも多くの用途でお使いいただけます。

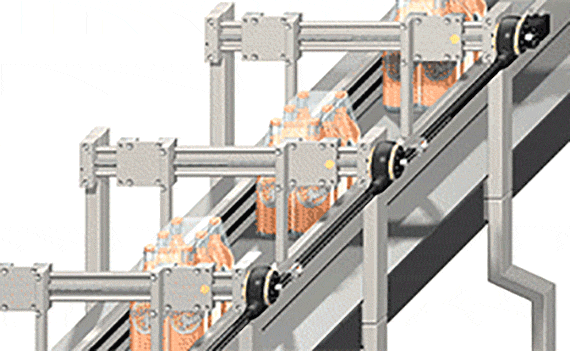

レーンの調整
プッシャー
異なる比率のギア
ロータリーテーブルとロボット関節

オンラインショップへ

モジュラー式ロボットギアボックスの20件の新しい応用例

iDeasテンプレートで簡単に再構築可能

モジュラー式ロボットギアボックス Apiroに20件の新たなiDeasテンプレートが追加され、自分で簡単に構造を再構築できるようになりました。

ギアボックス完成までの3ステップ
1. 自動化ソリューションの選択
2. パーツリストとCADデータのダウンロード
3. 自動化ソリューションを再作成

iDeasを詳しく見る

Apiro スターターキット

1セットのロボットギアで8つのシステムに対応

Apiro（ギリシャ語で「無限」の意）モジュラー式ロボットギアボックスシステムが、スターターキットとして発売中です。説明書を参照しながら、ロボットを組み立てられます。

スターターキットについて

次世代のアイスクリーム自動販売機

Seco Kältetechnik社は、驚くべき自動販売機を製造しました。透明なガラスから見える機械内部は人目を惹きます。アイスクリームを選ぶと、ロボットが一定の速度で移動し、冷凍庫を開けてアイスクリームを持ち、取り出し口に入れます。
Secomat IC OneにはApiroロボットキネマティクスが搭載されており、実際にアイスクリームの購入を行うことができます。

使用事例へ

部分的に自動化された設備の拡張

部分的に自動化された生産ラインの拡張
プッシャーやローラー用途向け

減速機　使用事例

ギアボックス、ギア比32:1、エンコーダ付きNema17モータ及びコネクタ付き
ロータリーインデックステーブル又は回転軸向け
使用事例: 研究所、組立タスク

プッシャー使用事例 (スライド用途)

カンチレバーアクチュエータ、ギアボックス及びNema17モータ付き
アプリケーション内で異なるストロークを許容
ラック・ピニオン要素含む

プッシャー使用事例 (スライド用途)

ギアボックス、ギア比64:1、Nema23モータ付き
ストローク長さ最大1m可能
サンプルアプリケーション：温室、窓の調整、ドアやキャビネットなど家具の調整

圧入行程

カンチレバーアクチュエータ、ギアボックス及びNema17モータ付き
サンプルアプリケーション: 組立時の圧入行程
最大25N可能

レーン調整

32:1比のギアボックスとNema17モータに接続された多機能プロファイル
サンプルアプリケーション：包装機械、例：ベルトコンベア用

高速回転

多機能プロファイルとNema17モータにより接続された2つのギアボックス、ギア比32:1
サンプルアプリケーション：ローリングドア

製品取り出し

インターロックシステム、回転ディスクとカンチレバーアクチュエータ付きギアボックス
ドライリンガントリー上に搭載
サンプルアプリケーション: 物流、仕分け作業、垂直農法

直交ロボット

ギアボックスとカンチレバーアクチュエータの組み合わせ、多機能プロファイル及びイグスのエナジーチェーン付き
サンプルアプリケーション: 自動販売機、垂直農法、薬局などのピックアンドプレース

高さ調節

ギアボックス、ギヤ比64:1、Nema17モータ付き
用途の例: レンジフードやランプなどの高さ調節

技術向上

ドライギア Apiro モジュラー式ギヤボックスの使用事例
部品リストを含む構造のヒント
アプリケーション実装のための豊富な製品ラインナップ

コスト削減

プラスチック製のコストパフォーマンスに優れたギアボックス
手動およびモーターによる調整のためのモジュールキット
構造がシンプルなためシステム構成が容易に可能

高性能:

摩擦および摩耗を最適化したイグスの高機能ポリマーを使用したウォームギア
イグリデュールA180により40%の性能向上

サステナビリティ

モジュラー式設計で迅速な拡張、変更、適合が可能
非常に軽く、完全に無潤滑
材質はリサイクル可能

ギアボックス、パーツ一覧

駆動ピン組付ギアボックス

Apiro ギアボックスの標準タイプ：駆動ピン組付ギアボックスは直接駆動接続を可能にします。減速比：4:1、32:1、64:1　オプション：3:1、5:1、8:1、16:1
オンラインショップへ

多機能プロファイル付きギアボックス

多機能プロファイルにより、要素または製品の間隔を調整することができるので、ギアボックスの直列接続を実装することができます。この組み合わせは、食品や包装業界のアプリケーションによく使用されています。

オンラインショップへ

回転ディスク付きギアボックス

このギアボックスは、回転軸として使用できるので、特に旋回ベアリングの用途に適しています。例えば、ラボラトリーオートメーションにも使用できます。
オンラインショップへ

カップリング付きギアボックス

カップリングは、最大直径12ミリメートルの様々なシャフトを取り付けるために使用することができます。主なアプリケーションは、ガントリーへの使用です。
オンラインショップへ

かさ歯車

かさ歯車は、動きや力を直角に伝える用途に使用されます。1：1の比率で、ほぼロスなくトルクを伝達することができます。オンラインショップへ

衛生仕様設計のギアボックス

衛生仕様設計のApiroギアボックスは、生産時の汚染を防ぎ、簡単で安全な洗浄を可能にします。主な業界は、食品業界、製薬業界などです。

カンチレバーアクチュエータ

このリニアギアボックスは、アプリケーション内で異なるストロークを可能にします。ラック＆ピニオン機構が含まれます。スライド式のアプリケーションなど、異なる長さの構成が可能です。
また、オプションで遊星歯車の統合も可能です。
オンラインショップへ

2軸付きカンチレバーアクチュエータ

Apiro モジュラー式ギアボックスシステムのカンチレバーアクチュエータに、2軸付きの製品が登場しました。モータ、手動駆動のいずれにも対応しています。60～1,050mmのストロークで、直列または並列に配置することができます。
オンラインショップへ

アクセサリ

ドライギアApiroアクセサリは、垂直/水平方向の動きやストップドッグなどを可能にする取付オプションです。
オンラインショップへ

リニアユニットや送りねじの出力軸に接続

ドライリンリニアユニットやドライスピン送りねじとの新たな連携により、自動化システムをより柔軟に導入することができます。

ドライギア Apiro - 試験＆実証済み

イグリデュールA180により40%の性能向上

予測寿命: Apiro ウォームギア(硬質アルマイト処理アルミニウム内にイグリデュールA180使用)
i=32、3.5Nmで20rpm

社内試験施設内での継続的な品質試験 - またお客様条件での試験 ご希望によりお客様条件の試験も可能です。

詳しくはお問い合わせ下さい。

ドライギアApiro 組立・取付説明

リクエストの送信

1. お客様のアプリケーションについてご説明下さい モジュラー式ギアボックスシステムは、シンプルなものから複雑なモーションシーケンスまで、幅広い自動化アプリケーションを可能にします。

2. お客様のオプションパーツを当社が選定します 当社の専門家が、できるだけ少ない部品でお客様に最適なソリューションをご提案いたします。

3. 簡単なインストール ギアボックス構成キットはモジュール式の設計になっており、プラグを差し込むだけで異なる動きを実現できます。
