ピローブロックベアリング、スリムライン、ESTM SL、イグボール

  • 寸法Eシリーズ: DIN ISO 12240規格に準拠
  • ハウジング材質: イグミッドG
  • 球面ボール材質: イグリデュールJ
  • 非常に軽量
  • 非常に省スペース
  • M3ねじ付き、またはタッピングねじ用穴付き
  • 素早い取り付けで時間の節約

適合性の確認

エキスパートシステム
CADファイルダウンロード
無料サンプル請求
製品情報
イグボール ピローブロックベアリング

イグボール ピローブロックベアリングは、組込みが特に簡単なベアリングユニットです。このベアリングは軸心のずれを吸収するとともに、局部荷重の発生を防止できます。

ハウジングは耐衝撃性のあるイグミッドGで作られています。 長期使用温度範囲は-30°C～+80°Cです。

球面ボールはイグリデュールJで製造されています。この材質は、低吸湿率で、無潤滑での摩擦係数が小さく、スティックスリップを起こしにくい特性を持っています。 この特性は、特に低荷重、低速時にその効果を発揮します。
  • 非常に軽量
  • 非常に省スペース
  • 低コスト
  • 寿命予測可能
  • 無潤滑/無給油、 メンテナンス不要
  • M3ねじ付き
  • 3.5mmのタッピングねじ用

主な用途
使用に適する場合
  • 耐薬品性が要求される場合
  • 低コストタイプが求められる場合
  • 塵埃に強い軸受が必要な場合
  • ミスアライメントを補正
以下の場合は他の材質をお勧めします
  • 使用温度が+80℃を超える場合
  • 一体型の固定カラーが必要な場合
  • 10mmを超える直径が必要な場合
  • 回転速度が0.5m/秒を超える場合
最適な製品を検索するためにフィルターをお使いください
用途

イグボール ピローブロックベアリングは無潤滑でメンテナンスフリーなため、多湿環境や衛生要件の高い場合など、アクセスが困難な場面での用途に特に適しています。結果として、イグボール ピローブロックベアリングは洗浄ブラシの制御や日除けシステムのファサード、マテリアルハンドリングやパン焼き機などで使用されています。
組込み

イグボールピローブロックベアリングは、2本のボルトで取り付けます。 球面ベアリングは軸心のずれを吸収するので、ベアリングハウジングの位置決め精度は金属ベアリングほど厳しくありません。 軸を固定するために調整リングを使用することも可能です。
テクニカル データ
ダウンロード

他のソリューション

ピローブロックベアリング、KSTM-GT、イグボール
ピローブロックベアリング、KSTM-GT、イグボール

分割型、取付穴2個、寸法Kシリーズ

5,159円/個から

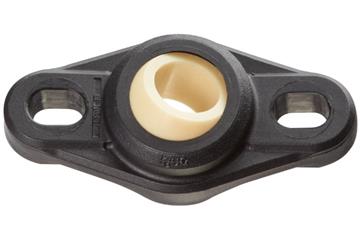

フランジ型ベアリング (取付け穴2個)、EFOM、イグボール、球面ボール イグリデュールW300
