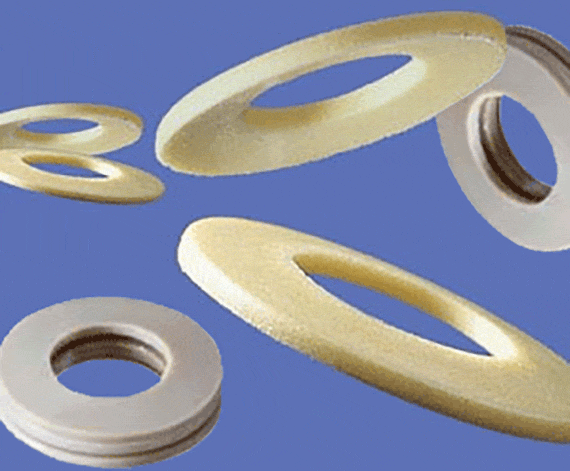

ポリマー製'ポリソーブ皿ばね

ばねワッシャーは軸方向の荷重を受ける円板状部品で、表面が皿のように凹面になっています。ポリソーブ皿ばねは、他のばねに比べて、空間の有効利用が可能なのが特長です。とくに、短いばねを必要とする用途に適しています。

使用に適する場合

平たい特殊なばねで、通常、金属では製作が非常に面倒な皿ばね（スリット入り）をポリマーで実現

アキシアル方向のすきまと製作誤差を補正

優れた減振性

稼動音吸収

耐磁性の高い材質が必要

電気的絶縁性および断熱性がある

–

以下の場合には他の製品をお勧め致します

広い温度範囲で、つねに一定のばね力が必要

高いばね力が必要

皿ばねのスプリング範囲は比較的小さいものです。したがって通常、複数の皿ばねを使用します。層にした皿ばねは、その数に応じてたわみは大きくなりますが、総ばね力は個々の皿ばねのばね力に等しくなります。この力を引き上げるには、皿ばねを並行してひとつのばねセットに重ねて使います。

耐薬品性

ポリソーブ皿ばねは、さまざまな薬品への耐性を備えます。イグリデュールA500はイグリデュールJより高い抵抗値を持ちます。

媒体	耐性
	iglidur® J	イグリデュールA500
アルコール	+	+
炭化水素	+	+
グリス、油脂、無添加	+	+
燃料	+	+
希釈酸	0 ～－	+
強酸	-	+
希釈アルカリ	+	+
強アルカリ	＋～ 0	+

吸湿率

湿度吸収率が非常に低いので、湿潤領域での使用が可能です。
ポリソーブ皿ばねは、湿度を吸収します。それにより、機械的特性が変化する場合があります。使用条件が厳しい場合でも(たとえば水中での長時間使用等)、ポリソーブ皿ばねは常に高いばね力を維持します。

iglidur®	標準環境	水中飽和
J	18	15
A500	24	23

高い運転温度

温度が上昇した場合、ポリソーブの剛性が低下します。ポリソーブ皿ばねは最高許容温度+80°Cにおいて、まだ最大ばね力8 Nを示します。周辺温度によるばね力の変化は、図に示しました。

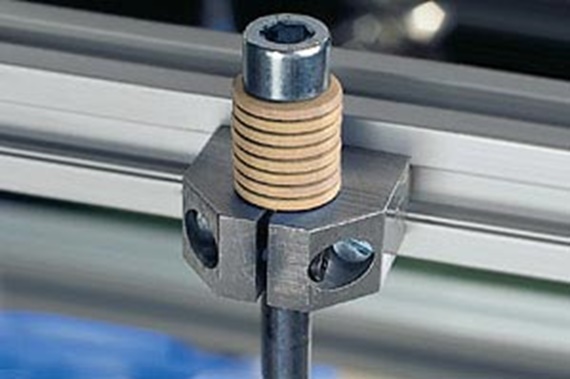

ポリソーブ皿ばね耐久テスト

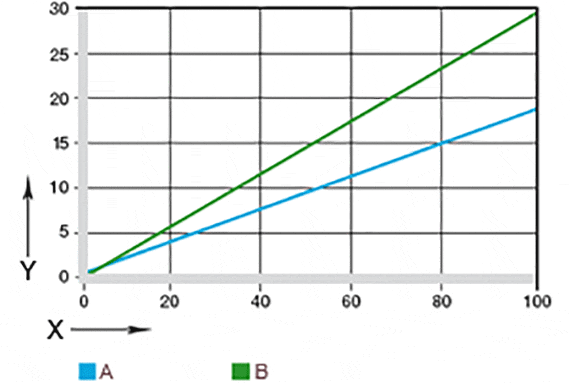

X= たわみ [%]
Y= ばね力 [N]

A = JTEM-10
B = A500TEM-10

図35.1: ばね力－相対的たわみとの関連(寸法10で測定)　

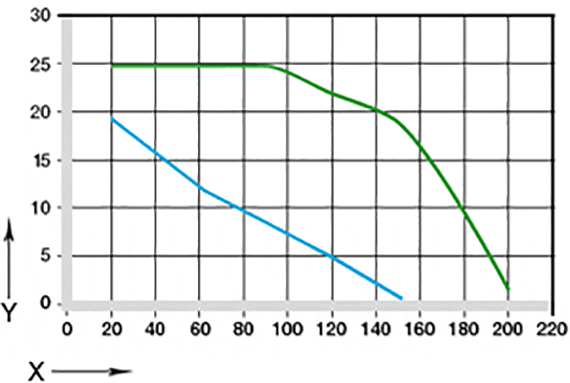

X= 周辺温度 [°C]
Y= 最大バネ力 [N]

図35.2 : 周辺温度のばね力への影響（JTEM-10で測定〕

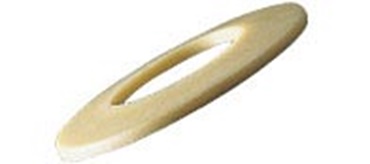

寸法はDIN 2093に準拠

皿ばねの納期

De [mm]:
Di [mm]:

製品番号*	標準値 : ばね力とたわみ
	D_e	D₁	t	h₀	F_1,0	M
	[mm]	[mm]	[mm]	[mm]	[N]	[g]
JTEM-05	10	5.2	0.5	0.25	5	0.04	142円
JTEM-06	12.5	6.2	0.7	0.3	10	0.11	157円
JTEM-08	16	8.2	0.9	0.35	16	0.2	161円
JTEM-10	20	10.2	1.1	0.45	24	0.33	168円
JTEM-12	25	12.2	1.5	0.55	45	0.85	212円
JTEM-16	31.5	16.3	1.75	0.7	65	1.44	258円
JTEM-20	40	20.4	2.25	0.9	130	3.1	282円
A500TEM-05	10	5.2	0.5	0.25	8	0.04	233円
A500TEM-06	12.5	6.2	0.7	0.3	15	0.11	258円
A500TEM-08	16	8.2	0.9	0.35	24	0.2	307円
A500TEM-10	20	10.2	1.1	0.45	35	0.33	315円
A500TEM-12	25	12.2	1.5	0.55	70	0.85	450円
A500TEM-16	31.5	16.3	1.75	0.7	85	1.44	695円
A500TEM-20	40	20.4	2.25	0.9	150	3.1	990円

その他、ご希望の製品に関して:

3D-CAD

サンプル請求

PDF

見積依頼

マイカタログ

ばね力とたわみの標準値は、平均値を四捨五入したものです。
* 材質:
イグリデュールJ: JTEM、標準型
イグリデュールA500: A500TEM、高温耐性および/または耐薬品性

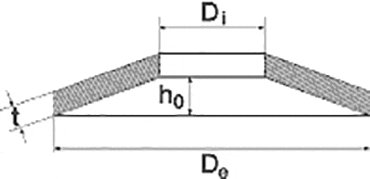

記号と単位 :

F	= ばね力
S	= ばねのたわみ
D_e	= 外径[mm]
D₁	= 内径[mm]
t	= 板厚[mm]
h₀	= 最大たわみ[mm]
F_1,0	= たわみ100%時のばね力[N]
M	= 皿ばね1枚の重量[g]
