高耐久性の3Dプリント製ギア

今すぐ歯車を置換え: 従来の樹脂よりも最大80%優れた耐摩耗性

ギア

はすば歯車
材質：イグリデュール i3（レーザー焼結材質）

かさ歯車

かさ歯車

材質：イグリデュール i3（レーザー焼結材質）

ウォームギア

ウォームギア
材質：イグリデュール i6（レーザー焼結材質）

試験＆実証済み: イグリデュールを使用した3Dプリント歯車は、一般的な樹脂を使用した射出成形品や切削加工品よりも長寿命です。

プラスチック製歯車の性能数値はすべて、当社試験施設内の試験装置を使って試験を実施した結果に基づいています。ここから、様々な部品について、イグリデュール3Dプリント材質の試験結果をご覧いただけます。

歯車の種類によってそれぞれ適した材質

• イグリデュール i3 は、高い強度を特徴としており、平歯車、はすば歯車、その他あらゆる形状の歯車に適しています。
• イグリデュール i6 は、摺動特性が最適化されているため、ウォームギアに最適です。
• イグリデュール i8-ESD は、ATEX機器のギアのように、ESD対策を必要とするギアに適しています。

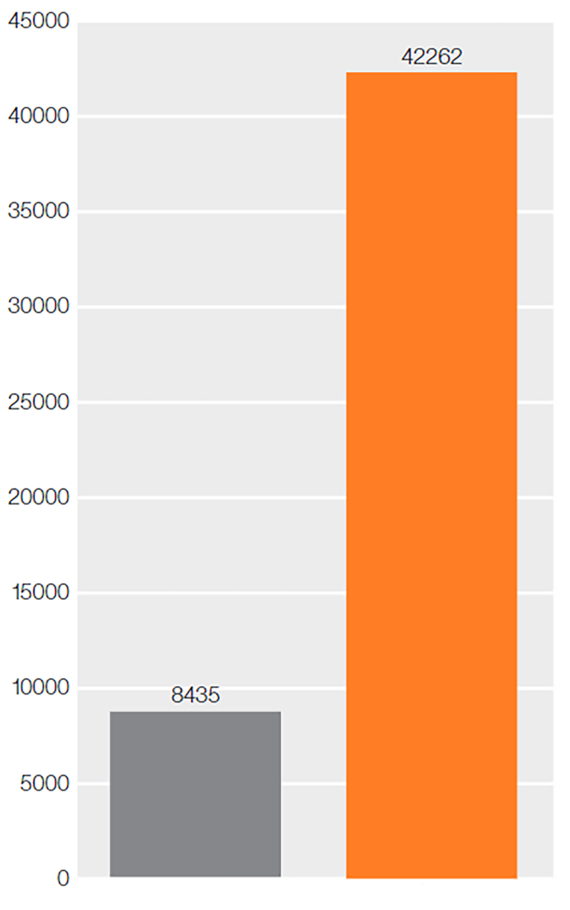

歯車試験：ギアが壊れるまでのサイクル数
イグリデュール i3（レーザー焼結法）vs. POM （機械加工）
本試験では、歯車でラックを駆動し、歯車が壊れるまでのサイクル数を測定しました。イグリデュール製の3Dプリント又はレーザー焼結で作った歯車は、POMの機械加工で作られた歯車の5倍の耐久性がありました。

旋回型 1440°: n ＝ 64rpm、M ＝ 2.25Nm、z ＝ 30、m = 1、b ＝ 6.5mm


• POM（機械加工）
• イグリデュールi3（レーザー焼結）

Y軸: 壊れるまでのサイクル数

高機能ポリマーを使用した3Dプリント製歯車が非常に高い効率を実現

遊星ギヤボックスの効率試験では、イグリデュールI3をレーザー焼結方式で作成したギヤの無潤滑運転での効率が、オイル潤滑式の金属製遊星ギヤボックスに匹敵することが分かりました。 これはどのようにして可能になるのでしょうか？イグリデュールポリマーに含まれる固体潤滑剤は摩擦係数を大幅に低減するため、無潤滑で動作する3Dプリントで作られたイグリデュール製歯車は、潤滑された金属製歯車よりもわずかに効率が低いだけです。 自己潤滑性はメンテナンスの手間も大幅に軽減します。

テスト方法： ギヤボックスはダイナモメーターでテストされます。 ギヤボックスは、ステッピングモータと電磁ブレーキによって駆動。 パワートレイン内の計測システムが、ギヤボックスの入力と出力の角度位置を連続的に計測。 これにより、実際のトルク及び速度における、効率、トルク変動、バックラッシの性能データを収集。

X軸: トルク(Nm)、Y軸：効率(％)。 取付サイズ17、NEMA17ステッピングモータに適合

►遊星ギアボックス減速比4:1、 イグリデュールI3ギア使用（無潤滑時)

摩耗特性を最適化したウォームホイールとして非常に長寿命

試験パラメータ:

• トルク: 4.9Nm
• 回転速度: 12rpm
• 組合せ材: 硬質アルマイト処理アルミニウム
• 期間: 2ヶ月

評価
► POM（機械加工）: 621,000サイクル後に完全に破損
► iglidur I6（焼結）: 100万サイクル後も低摩耗

当社ギアの寿命試験の様子をご覧ください

量産向け：イグリデュール射出成形ギア

低コストの射出成形で作られたイグリデュールギアは、追加の潤滑剤が不要です。

メリット一覧：

• 射出成形で生産されるので経済的
• 固体潤滑剤を含むイグリデュール材質でメンテナンスフリー
• 長寿命
• 低い摩擦係数

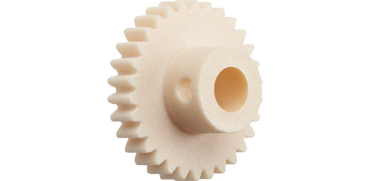

平歯車

推奨材質:イグリデュールI3

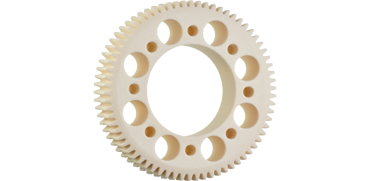

ウォームホイール

推奨材質:イグリデュールI6

かさ歯車

推奨材質:イグリデュールI3
