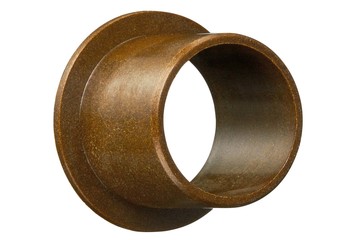

イグリデュールX、フランジ型軸受、インチ

  • 優れた耐薬品性、高温環境対応、静荷重150 MPaまで
  • 長期使用温度-100℃~+250℃
  • 米国連邦航空局(FAA)による航空機内装部材の火災安全性基準を満たす
  • 幅広い耐薬品性
  • 高い圧縮強度
製品情報
イグリデュールX | 優れた耐薬品性、温度耐性、静荷重150MPaまで

  • サイズは250種類以上
  • 長期使用温度-100℃~+250℃
  • 幅広い耐薬品性
  • 高い圧縮強度
  • 極めて低い吸湿率
  • 全温度範囲で耐摩耗性良好
イグリデュールXは非常に優れた高温耐性と圧縮強度、耐薬品性が特長です。 イグリデュールXは、他のイグリデュール軸受よりも高速な用途向けに設計されています。

主な用途

飲料機械
木工機械
樹脂加工/射出成型機
航空機
クリーンルーム

産業別の採用事例はこちら:
産業別ソリューション

使用に適する場合
  • 面圧が150MPaまでの場合に最適
  • 高温でステンレス軸を使用した直動動作向け
  • 幅広い耐薬品性
  • 長期使用温度-100℃~+250℃ (短期的には+315℃)
  • 極めて低い吸湿率
  • 全温度範囲で耐摩耗性良好
以下の場合は他の材質をお勧めします
最適な製品を検索するためにフィルターをお使いください

公差と寸法単位
イグリデュールの組込寸法および公差は、材質および肉厚によって変わります。 各材質の吸湿率と熱膨張率が分かっていなければなりません。 公差を最小限にしたい場合、吸湿率の低いすべり軸受を使って設計します。 肉厚については、軸受が厚くなるほど公差が大きくなければなりません。
試験方法

組込み
イグリデュールすべり軸受は圧入して組み込まれます。 推奨公差で仕上げられたハウジング穴にイグリデュールを圧入することで内径が調整されます。圧入前のオーバサイズ寸法は最大で内径の2%です。 これによってイグリデュール圧入後の保持が確実に行われます。また、ハウジング内での軸方向または半径方向のずれが防止できます。
イグリデュール - 組込み、接着、機械加工

証明書と規格
RoHS準拠
RoHS 2指令(2011/65/EU)準拠
