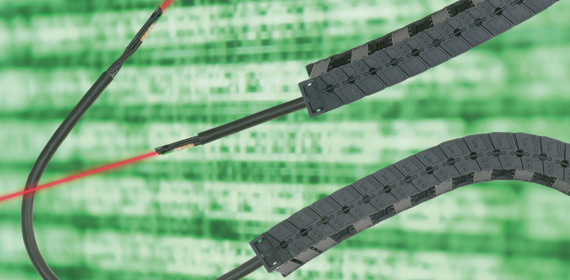

光ファイバーケーブル - 耐屈曲性 & 耐性

Q: 光ファイバーケーブルは、何メートルから使用できますか？

ケーブル長50mから、光波への切り替えをお勧めします。すぐに設置可能なシステム（ 光ファイバーケーブル 、カプラ2個付き）もご用意しています。

ケーブル技術では、電流信号の伝送には、一般的に銅が導体として使われます。光ファイバーケーブルでは、情報は光、もしくは光信号で送られます。比較事例として、モールス信号が挙げられます。ここで導電媒体として使われるのはコアの銅ではなく、さまざまなファイバーのガラスやプラスチックです。これらはすべて、光の屈折を可能にするために被覆されています。つまり、光はファイバーの側面で反射するため、ケーブル内を長時間通過します。他のケーブルと同様、光ファイバーケーブルにも、さまざまな機械的バージョンがあります。これにより、各作業で、耐久性のあるソリューションを提供することができます。

光ファイバーケーブル一覧へ

このページの内容

光ファイバーケーブルのメリット

まず、データ量があります。オートメーション技術で使用される一般的なフィールドバスに比べて、光ファイバーケーブルではほとんど無制限です。
また、光ファイバーには信号が結合しないため、他の電気的なソースからの干渉も除外されます。
ガラスは、長距離伝送にも適しています。銅ベースのバスシステムは、50mを超えるとすぐに限界に達します。しかしながら、光ファイバーケーブルの導体は、1000mをはるかに超える長さを実現できます。
特に驚くのは、当社のケーブルが極めて小さな半径を実現できることです。Profinetのような銅線を使用する従来のバスシステムでは、すぐに伝送問題が発生し、その結果、回線障害が発生しました。

光ファイバーケーブルの構造

当社の光ファイバーケーブル製品では、さまざまな種類の導体を扱っています。ケーブルはすべて、2種類のファイバーをベースにしています。一つはグラジエントガラスファイバーで、もう一つは、ゲル充填中空チューブ内のガラスファイバーです。ガラスファイバーは、OM（オプティカル・マルチモード）クラスに分けられます。OMクラスは伝送速度で分けられており、ギガビットイーサネットと呼ばれています。当社のケーブルは、OM2またはOM3クラスです。また、当社の光ファイバーケーブルは、様々な繊維径のものが用意されており、銅ケーブルの断面積と同等です。サイズは、マルチモードファイバーが50/125μm、62.5/125μm、シングルモードファイバーが9/125μmです。マルチモードとは、複数の光のスペクトルを伝送できるファイバを意味します。シングルモードファイバーは、光ビームは1本しか伝送しません。

半径が小さい光ファイバーケーブル

半径が小さいことは、バス技術において、最大の課題となっています。動作中はどうしても線心間の距離が変わるため、容量も変化し、伝送がうまくいかなくなってしまうからです。しかし、CFLG.LBケーブルの光ファイバーでは、そうはなりません。個々の線心間の距離は、伝送を損なうことなく、動作中に変化することができます。重要なのは、実際の繊維にはほとんど力が作用しないことです。これを実現するために、ケーブルのファイバーの撚りを非常に短くし、引張力を軽減する特殊なエレメントで力を吸収しています。これにより、ケーブルと各ファイバーの引張力は軽減されました。実際の結果は、驚くべきものでした。当社の試験施設でのテストでは、曲げ半径35mm（曲げ係数 4.2xd）で5,000万往復回が可能になりました。そのほかにも、さまざまな見どころがありますので、ぜひご覧ください。

光ファイバーケーブルの適用分野

光ファイバーケーブルは、光ファイバーが銅導体よりも優れている場合に使用されます。例えば、長距離で信号を伝送する必要がある生産ラインやクレーンなどです。特に産業用バスシステムは、銅導体で長距離伝送するとすぐに限界に達してしまいます。一方、光ファイバーケーブルでは、バス信号の伝送は容易です。当社では、PVC、PUR、または TPE 製の特殊シースを備えたさまざまな光ファイバーケーブルを提供しています。さらに、当社のケーブルは、エナジーチェーンとの使用に完璧に適合した構造を持っており、耐用年数も保証されています。特殊な薬品に対する耐性、高い加速度と速度、または単にオイルやクーラントに対する耐性も備えております。

よくある質問

光ファイバーケーブルは、他のケーブルと同様、様々な機械的設計が可能です。光ファイバーケーブルには、マルチモードファイバー、プラスチックファイバー（POF）、ガラスファイバー（PCF）の3つのタイプがあります。これにより、それぞれの作業内容に適した耐久性のあるソリューションを提供することができるようになりました。

ケーブル長50mから、光波への切り替えをお勧めします。すぐに設置可能なシステム（光ファイバーケーブル、カプラ2個付き）もご用意しています。

信号減衰が少なくて、伝送速度が速く、電磁適合性も高い、特殊な機械的仕様。

はい、正しくガイドされれば、ガラスは非常にスムーズに動作します。ケーブルが長距離で使用され、データ転送速度も速く、高レベルの保護が必要な場合、光ファイバーケーブルはより良い選択肢となります。加えて、光ファイバーは、銅ケーブルよりも曲げ半径を大幅に小さくすることができます。

GOF & PCFファイバーの製造には、現場で、膨大な労力と
{{/anchor}}装置が必要です。エラー、汚染、接続エラー等が頻繁に発生するため、通常、お客様は使用しないようとアドバイスされます。これとは別に、ハーネスには、高価な特殊工具と専門知識が必要です。対照的に、プラスチック製光ファイバー（POF）は、簡単な工具を使って、専門知識がなくても、現場でハーネスできます。
