チェーン、ケーブル、コネクター: SAMAG工作機械用のすぐに設置可能なエネルギー供給システム

• 要件切粉や冷却潤滑剤に対する高い信頼性と堅牢性、および高い機械性能。小さな設置スペース。システム全体の迅速でコスト効率の良い組み立て。
• 使用されたもの
  エネルギーチェーンE4Q、組み立て済みレディチェーン®(レディチェーン® プレミアム)
• 業界工作機械
• お客様の成功当社のプロジェクトチームによるSAMAG用エネルギー供給の正確な設計により、お客様は通常の組み立て時間の2/3を節約することができました。

SAMAG SFZシリーズは、トラベリングコラムデザインでゼロから開発された新しいロングベッド工作機械です。Y軸とZ軸の移動量は1,000 mm。X軸の移動量は2,500mmから7,500mmまで4段階で選択できます。高剛性、高安定性、高性能を特に重視した設計により、大きな切削量を実現した。加工速度は最大40 m/min、加速度は5 m/s²です。
このため、3つの直線移動軸すべてに、幅広い要件に耐えるケーブル配索を見つける必要があります。切粉や冷却潤滑剤によって特徴づけられる典型的な工業生産の環境条件下では、エネルギー供給の高い耐用年数と信頼性が保証されなければなりません。メンテナンス間隔を延ばし、プランニングの信頼性を高める必要があります。工作機械内のスペースは常に限られているため、ケーブル配線もコンパクトにする必要がありました。最終的には、迅速な設置が可能で、組織コストを削減できるソリューションが求められました。

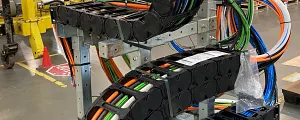

SAMAG社は、 組み立て済みのreadychain® -エナジーチェーンシステムとして 、当社のe-chain® from Serie E4Q.82 に求めていたものを見出した。Readychain® プレミアムバージョンは、ケーブルとコネクタのルーティングがあらかじめ組み立てられているため、マシンへの取り付け時間が約2/3に短縮されました。SAMAG 社は、プロジェクト開始時に、必要なケーブルやホース、それらのハーネス、移動経路の長さ、利用可能なスペースなど、必要なパラメータをすべて提供してくれました。その結果、機械のスペシャリストは、時間と組織の労力を大幅に節約することができました。
当社のプロジェクトチームがSamag Machine Tool GmbHの担当者と綿密な計画を立てた後、最初のプロトタイプと2番目のプロトタイプが、組み立て管理とともにお客様の敷地内に設置され、最適化が迅速に開発され、実施されました。
