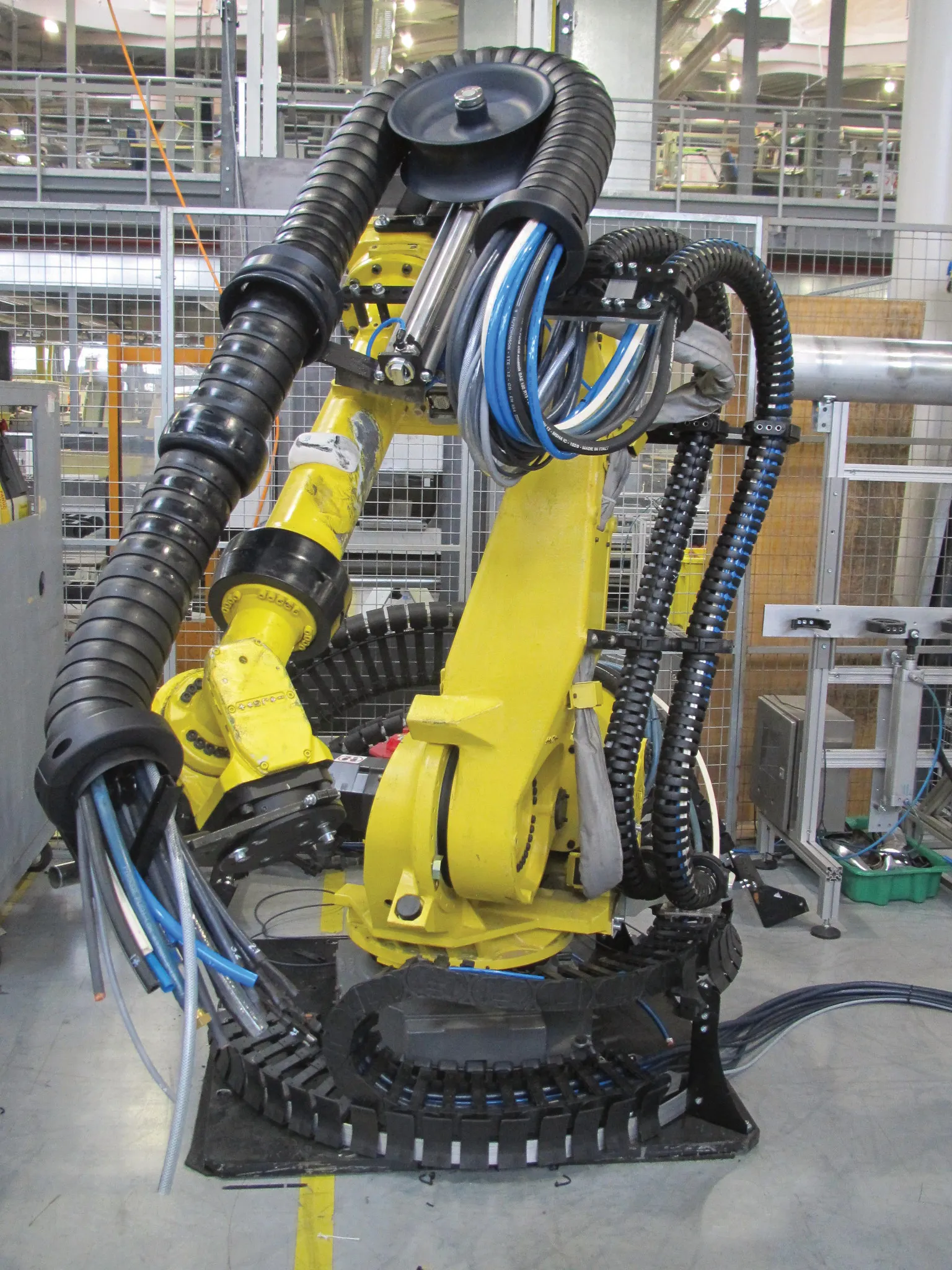

ロボットの配線に最適な、捻回対応ロボットケーブル

ロボットケーブルかわらばん・第10回は、イグスのロボットケーブルを取り上げます。「ロボットケーブルかわらばん」の「ロボットケーブル」は、機械の可動部で使用される可動ケーブルを指していますが、今回取り上げるのはロボット用の捻回ケーブルです。

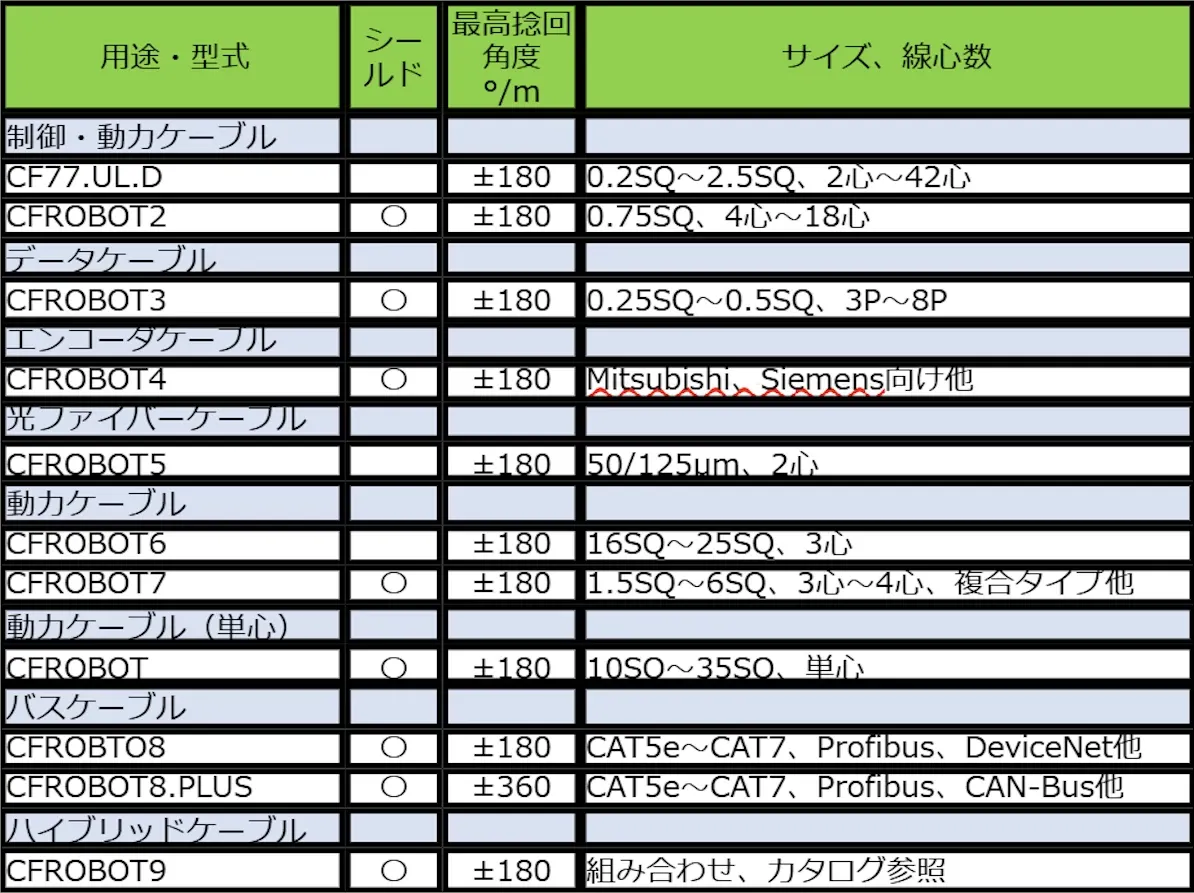

CFROBOT シリーズ

チェーンフレックスには、捻回用のCFROBOTシリーズがあります。これは、三次元動作用のケーブル保護管「トライフレックスＲ」専用のねじれ性能を有したケーブルです。
チェーンフレックスケーブルの中でも、三次元のねじれ動作で長寿命を実現するために、捻回動作に特化した構造的な特徴を有するシリーズです。

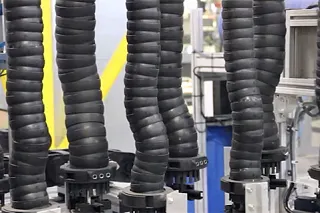

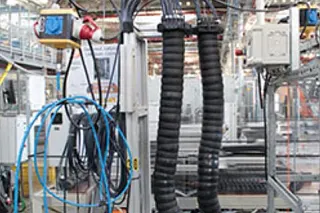

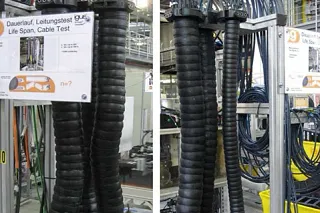

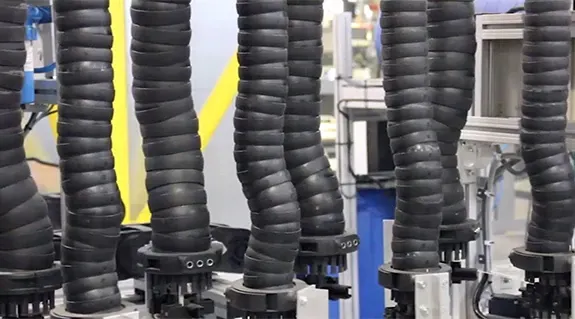

CFROBOTケーブルは、世界最大級の可動ケーブル試験施設において、実際の捻回動作にあわせた実動作試験により、その長寿命を検証しています。代表的な試験例は以下の通りです。

ロボットケーブル (イーサネット)：
ねじり回数2,200万捻回

バスケーブルCFROBOT8.045(イーサネットケーブル)は、+/-180°捻回するチェーン内で2,200万捻回の耐久を実証。

ロボットケーブル (光ファイバー)：
ねじり回数2,800万捻回

ロボット用光ファイバーケーブルCFROBOT5.501は、捻回テスト+/-180°/mで2,800万捻回の耐久を実証。

動力用ロボットケーブル：
ねじり回数1,700万捻回

動力ケーブル CFROBOT.036は曲げ半径110mmで1,700万捻回の耐久を実証。

Profinetケーブル：
ねじり回数3,700万捻回

バスケーブルCFROBOT8.060 Profinetは曲げ半径145mmで3,700万捻回の耐久を実証。

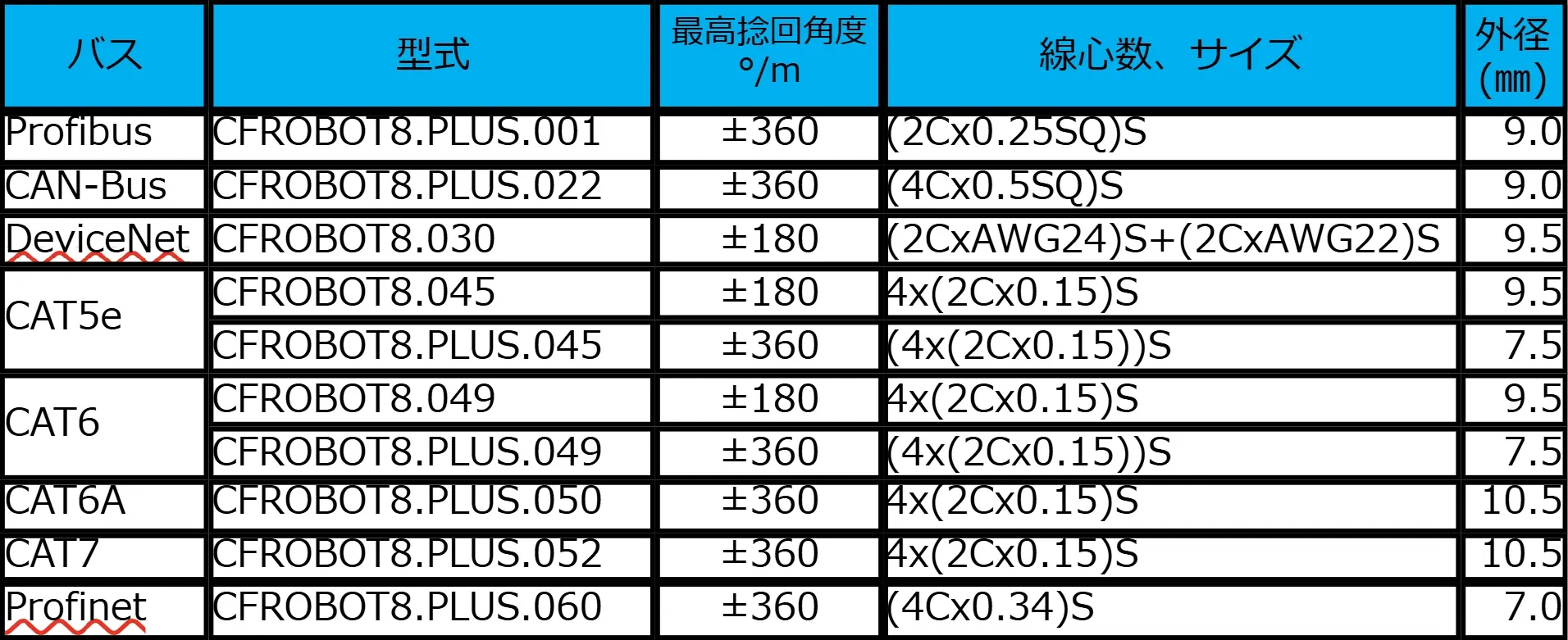

CFROBOT8.は、バスケーブルのシリーズです。捻回動作用としては世界初のCAT7対応品がラインアップされています。

CFROBOTシリーズに、新たにCFROBOT8.PLUSシリーズが登場しました。捻回性能±360°/m の製品です。
