クリーンルームに最適なケーブルの選び方【摩耗試験あり】

イグスのロボットケーブルかわらばん・第9回は、チェーンフレックスケーブルの耐摩耗性についてお届けします。クリーンルームで使用できるクリーンルームクラス1のケーブルもご紹介しています！

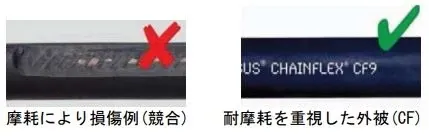

チェーンフレックスと摩耗

エナジーチェーン内のケーブルで長寿命を実現するために外被に求められる性能は、耐紫外線性、低温での柔軟性、耐油性、コストの最適化など多岐に渡ります。
その全ての要素に共通する必要特性は、“耐摩耗性が高い”ことです。チェーンフレックスにおける耐摩耗性の高さは、他の材料からの影響を最少にすると同時に、柔軟性かつケーブル全体のサポート性も維持する必要があり、最適な材料と高圧充実押出により実現しています。

摩耗評価試験

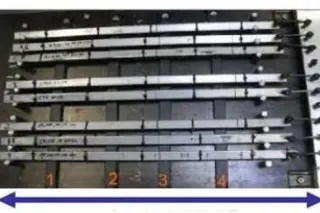

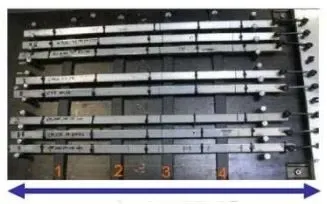

チェーンフレックスの耐摩耗性を評価するために、競合メーカーとの摩耗比較評価試験を実施しました。この試験は、各ケーブルをエナジーチェーンのクロスバーに押し付けた状態で摺動動作をさせ、被覆の削れ量を比較した試験です。

試験条件

試験装置：ケーブル摩耗加速試験機
加重：0.5kg/m
速度：1～2m/s
温度：室温
可動回数：100 万回(往復)

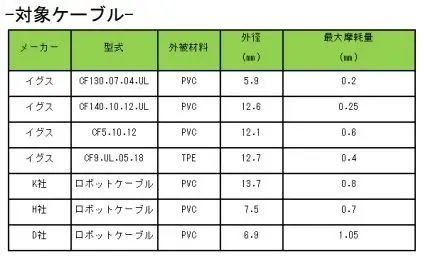

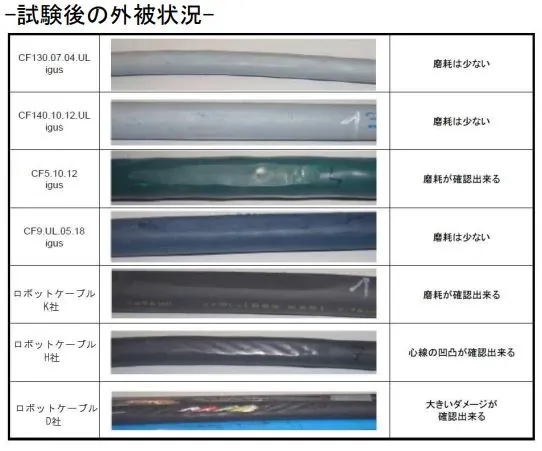

試験結果

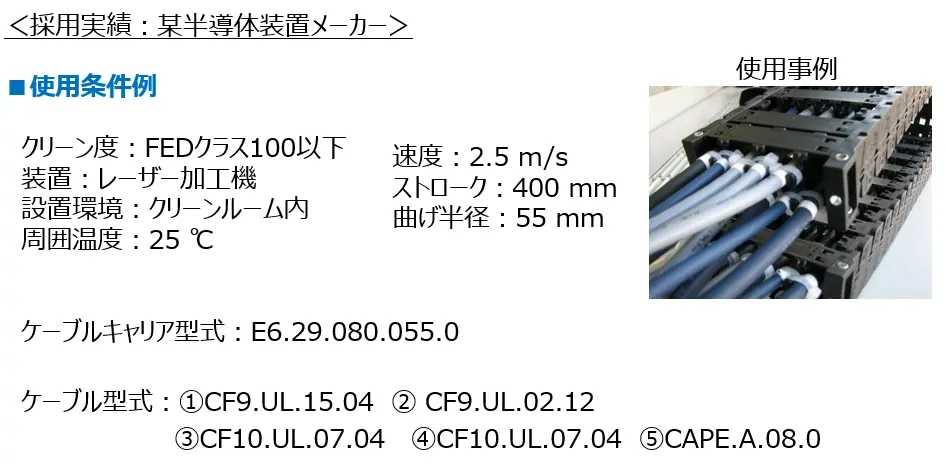

クリーンルーム内での3億サイクルの使用事例

クリーンルーム内での可動実績　17万DS/日 x 365 x 5年 ≒ 3億DSを低摩耗使用

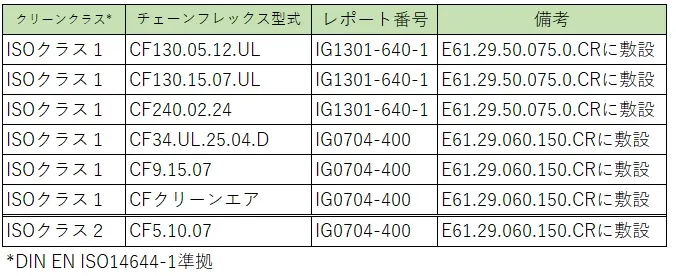

チェーンフレックスのクリーンクラス

イグスのチェーンフレックスケーブルはフラウンホーファー生産技術オートメーション研究所での測定により、ISOクリーンクラス1または2が認証されています。

チェーンフレックスケーブルは、制御・動力ケーブル以外にも、データケーブル、動力ケーブル、バスケーブルなど、様々なタイプのクリーンルーム対応ケーブルを提供しています。
クリーンルーム対応ケーブルに関するご質問・お問合せは、以下のフォームよりお気軽にお送りください。技術担当者が選定をサポートいたします。
