210型

[[新規設計には、改良されたエナジーチェーンE4.1シリーズのE4.21型を推奨します。

ご不明な点ございましたら、お気軽にお問合せください。ありがとうございます。 E4.21型へ

このページでエナジーチェーン(Energy Chain®)の詳細設定ができます。設定データは、ページ最後のパーツリストに加えられます。

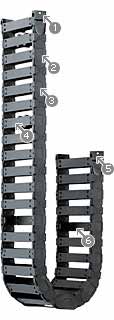

210型 - チェーン、全リンクにクロスバー付

1. 固定取付面を自由に選択できる
2. 汚れを寄せ付けない外面形状
3. 優れたデザイン
4. 標準 / 爪付セパレーター
5. ケーブルクランプ組付け可
6. クロスバーは両方向取外し可

内のり巾 Bi: 30 - 120 mm
曲げ半径R : 38 - 200mm
ピッチ : 30,5 mm（１リンクあたり） = 33リンク/ｍ
(1007mm)

210型を選択する場合:

静音性の高い仕様が求められる
非常に高速または高加速の走行
長いストロークに
付加荷重が高い

210型を選択しない場合:

振動が極少の、エナジーチェーンが求められる場合
エナジーチェーン E3
コスト面から、片側からの開閉が可能なエナジーチェーンあるいはエナジーチューブが求められる場合
E2/000 エナジーチェーン
片側からの開閉が可能なエナジーチューブ、省コスト性が求められる場合
E2 R100

取付寸法


製品番号 :
内のり巾Bi [mm]:
曲げ半径 R [mm]:
ストロークＳ [mm]:
固定端dM [mm]:
チェーン長さ^** [mm]:
チェーンリンク数 :
外のり巾Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
1リンクあたりの重さ [g]:
あたりの重さ [kg/m]:
* 取付高さHF = H + 30mm(収納重量1,5 kg/mでの目安)。全ての使用方法において厳守。設置空間が非常に狭い場合には、直接ご連絡ください。
**計算された長さは実装ブラケットなしのチェーン長さに対応しています。

A = 移動端、B = 固定端
ピッチ : 30,5 mm
1リンク /１m当り : 33リンク
ストローク長さ : S
チェーン長さ : S/2 + K

フリースパン長さ

能力線図（フリースパン走行）
X軸 : フリースパン長さ (m) FLB/FLG
Y軸 : 収納ケーブル重量 (kg/m)
下部目盛り : ストロークS (m)
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法）

価格指標:

開閉方法 :

直接コンタクト

使用事例 2D/3D-CAD カタログ・サンプル請求エナジーチェーンエキスパート寿命予測計算 PDFデータ製品に関する問合せ

イグス設計ガイド

静音仕様

一体型取付ブラケット

多様な内部の仕切りが可能

巾14種類、曲げ半径9種類

設計データ「フリースパン使用」、その他の情報

設計データ「スライド使用」、その他の情報

取付ブラケット

樹脂製取付ブラケット「旋回型」 - 標準

樹脂製、片側旋回

耐食性

取付けが自在

短い、あるいは長いストロークに

取付け空間が狭い場合に

固定型の接続に

製品番号 :

ケーブルクランプ

内部の仕切りとケーブルを設定する

1. セパレーター

2. 貫通型棚板

製品プログラム


単品	組付済
各 . チェーンリンク

内部仕切りの設定には、>ケーブル収納シミュレータをお使い下さい。ケーブル選定も行えます。

ケーブル収納シュミレータを開く


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


製品番号 :

個(数) パーツリストに加える

オンラインサービス:

バリエーション1 : セパレーター

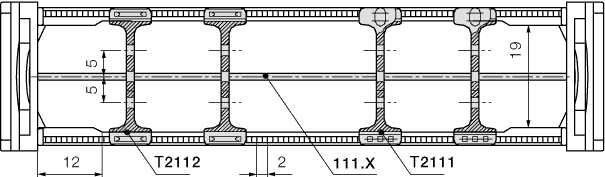

セパレーターは、チェーン断面、任意の位置に配置・変更できます。標準型セパレーター品番T2102は垂直の再仕切りに使用します。この溝を使用して、垂直・水平方向の再仕切りが簡単にできます。エナジーチェーンシリーズ210クロスバー部分につけた特殊な溝を使い、溝型セパレーター品番 T2111は2mm間隔で取付けられます。

製品プログラム


単品	組付済
各 . チェーンリンク

内部仕切りの設定には、>ケーブル収納シミュレータをお使い下さい。ケーブル選定も行えます。

ケーブル収納シュミレータを開く


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


巾 [mm]:
製品番号 :

個(数) パーツリストに加える

オンラインサービス:

バリエーション2 : 貫通型棚板

これは同径あるいは類似径の細径ケーブルを多数、使用する場合に有効です。. 基本はセパレーターT2102で、これに貫通型の板を差込みます。エナジーチェーン210型クロスバー部分につけた特殊な溝を使い、溝型セパレーター品番 T2111は2 mm 間隔で取付けれます。

ガイドチャンネル

ガイドチャンネル「スーパーアルミニウム」、「標準型｣

1. サイドパーツ、アルミニウム製、2m単位

2. スライドレール、樹脂製、2m単位

3. 樹脂製スライドパット*、側面取付、2m単位

4. ボトムクランプ、アルミニウム製

5. C型レール、亜鉛メッキ鋼製

6. 止めネジ M6 x 16

7. スライドナット M6

8. インターフェースコネクター「標準型」、樹脂製

10. 防振型、ゴム

*「スライドパットなし」は受注生産

アルミニウム製スーパーガイドチャンネル - ガイドチャンネルの標準

アルミニウム製スーパーガイドチャンネルは、長いストロークをスライド走行するエナジーチェーンに使用する、モジュラー式走行溝(トラフ)です。｢スーパー」アルミレールは、シンプルで低価格の「ベーシック仕様」でも納品可能です。複雑・高度な設備機械を拡充してください。汎用性が高いので、これはイグスが勧めるガイドレールの標準となっています。

多様な固定方法が可能 - ブラケット、ボトムクランプ、インターフェースコネクター
高速走行時の側面磨耗を防ぐ、スライドパット装着
海水耐性が高いアルミニウム使用で、高い防食性を実現
取付け方法が柔軟 - レール長さおよび突合せ箇所に関係なく、地面/床面への取付けができます


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


製品番号 :

個(数) パーツリストに加える

オンラインサービス:


製品番号 :

個(数) パーツリストに加える

オンラインサービス:

設計データ「スライド使用」、その他の情報

磨耗値、騒音値が低い
取付が簡単で自在

1. インターフェースコネクター

2. 樹脂製スライドレール

3. ボトムクランプ

4. スライドパット

5. C型レール

パーツリスト

直接コンタクト

標準約款インプリント一般的な注釈個人情報保護方針

吊り下げ最大 [m]	40
竪スタンド型最大 [m]	3
横置きサイド型最大 [m]	1
長いストローク最大 [m]	120
軸周回転	再加工

材質チェーンリンク	igumid G
許容温度最低 [°C]	-40
許容温度最高 [°C]	120
スライド速度最大 [m/s]	10
加速度スライド最大 [m/s²]	50
速度FLG 最大 [m/s]	20
加速度FLG 最大 [m/s²]	200
速度FLB 最大 [m/s]	3
加速度FLB 最大 [m/s²]	6
難燃性クラスチェーンリンク	VDE 0304 IIC UL94 HB
