XYテーブル | ドライリンSLW

ドライリン SLW_XY-1040

特長:

低コストのXYテーブル、手動調整

無潤滑、優れた耐食性

最大ストローク長さ300mm(サイズ:1040/1080)

最大ストローク長さ150mm(サイズ:0630)

予圧タイプSLWE-XY-PLあり(オプション、サイズ1040/1080のみ)

アクセサリあり(ハンドホイール、位置表示器、その他)

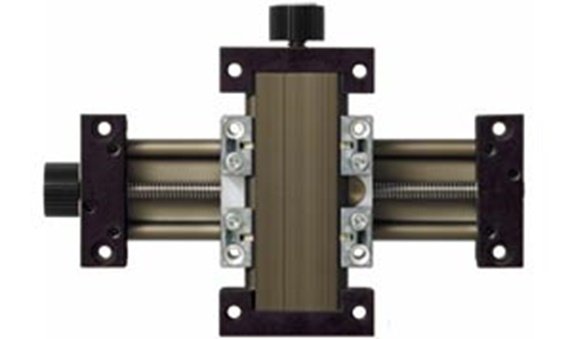

ドライリンSLW-XY-0630 XYテーブル ドライリン SLW_XY-0630

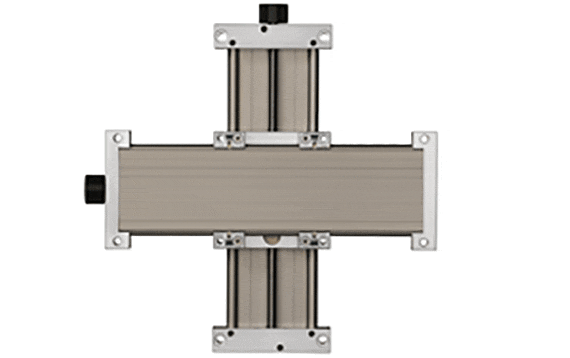

ドライリンSLW-XY-10800 XYテーブル ドライリン SLW_XY-1080

この製品は以下に対応します:

ドライリンE - 製品一覧

SLW XYテーブル

組立品の問合せ方法

いくつかのステップで構成:

1. サイズの選択
2. ストローク長さ（mm）
3. アクセサリの選択

ヒント:

詳しくは下図と表、または以下のリンク先ページをご覧ください。

ドライリンSLW - XYテーブル - 組立品

ステップ 1

XYテーブルのサイズを選択して下さい。

technical drawing
サイズ:
次へ
ドライリンSHT - 設計と計算、水平使用
ドライリンSHT - 位置表示器
ドライリンSHT - 送りねじクランプ
ドライリンSHT - ハンドホイール

長さおよび重量 [mm]

製品番号 A
-0,3
[mm]
H

[mm] 		E1
±0.15
[mm]
E2
±0.15
[mm] 		基本
長さ lx
[mm] 		基本
長さ ly
[mm] 		f

[mm] 		lt

[mm]
tk
±0,1
[mm] 		ts

[mm] 		tg

 kt

[mm]
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-0630 54 38 40 45 94 94 1.5 20 9 7 - 6
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-0660 85 38 71 76 125 125 1.5 20 11 6.6 - 8
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-1040 74 48 60 60 117 117 1.5 22 11 6.8 M8 6.4
納期はお問合せ SLW-XY-1040-PL (1) 74 48 60 60 117 117 1.5 22 11 6.8 M8 6.4
納期はお問合せ SLW-XY-1080 108 48 94 94 151 151 1.5 22 11 6.8 M8 6.4
納期はお問合せ SLW-XY-1080-PL (1) 108 48 94 94 151 151 1.5 22 11 6.8 M8 6.4
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-1660 104 72.5 84 86 154 154 1.5 25 15 9 M10 8.6
納期はお問合せ SLW-XY-2080 134 82 116 116 190 190 1.5 28 15 8.6 M10 8.6
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

(1) プリロード

寸法 [mm]

製品番号 sg


 d

[mm]		 T

 l1

[mm]		 d1
標準
 d1
その他
 l2

[mm]		 d2
標準
 d2
その他
 ha1

[mm]
 ha2

[mm]		 W
ha2-ha1
[mm]
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-0630 M4 5 M8 15 M8 M8 15 M8 9.5 28.5 18,4
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-0660 M4 5 Tr08x1.5 15 Tr08x1.5 15 - 9.5 28.5 19
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-1040 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19
納期はお問合せ SLW-XY-1040-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19
納期はお問合せ SLW-XY-1080 M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19
納期はお問合せ SLW-XY-1080-PL (1) M6 10 TR10x2 17 TR10x2 Tr10x2 17 6h9 14.5 33.5 19
19営業日で出荷 (※ドイツ在庫有りの場合) SLW-XY-1660 M8 16 TR14x4 20 TR14x4 8h9 20 8h9 8h9 18.5 54 35,5
納期はお問合せ SLW-XY-2080 M8 20 TR18x4 26 12h9 26 12h9 23 59 36
その他、ご希望の製品に関して:
3D-CAD 3D-CAD
サンプル請求 サンプル請求
PDF PDF
見積依頼 見積依頼
マイカタログ マイカタログ

SLW-XY-0630 角形軸付き
(1) プリロード

y軸の駆動位置は左右選択可能。
左: SLWXY-0630-AWM-L-200-300 ストローク x方向200mm、y方向300mm
右: SLWXY-0630-AWM-R200-300 ストローク x方向200mm、y方向300mm

この製品は以下に対応します:

7営業日で出荷可能 ドライリンE - 製品一覧

無潤滑ドライリン スライドテーブルやアクチュエータのシステムやツールボックスの一貫した開発。
ドライリンE - 製品一覧
7営業日で出荷可能
19営業日で出荷 (※ドイツ在庫有りの場合)
納期はお問合せ
